Descripción General

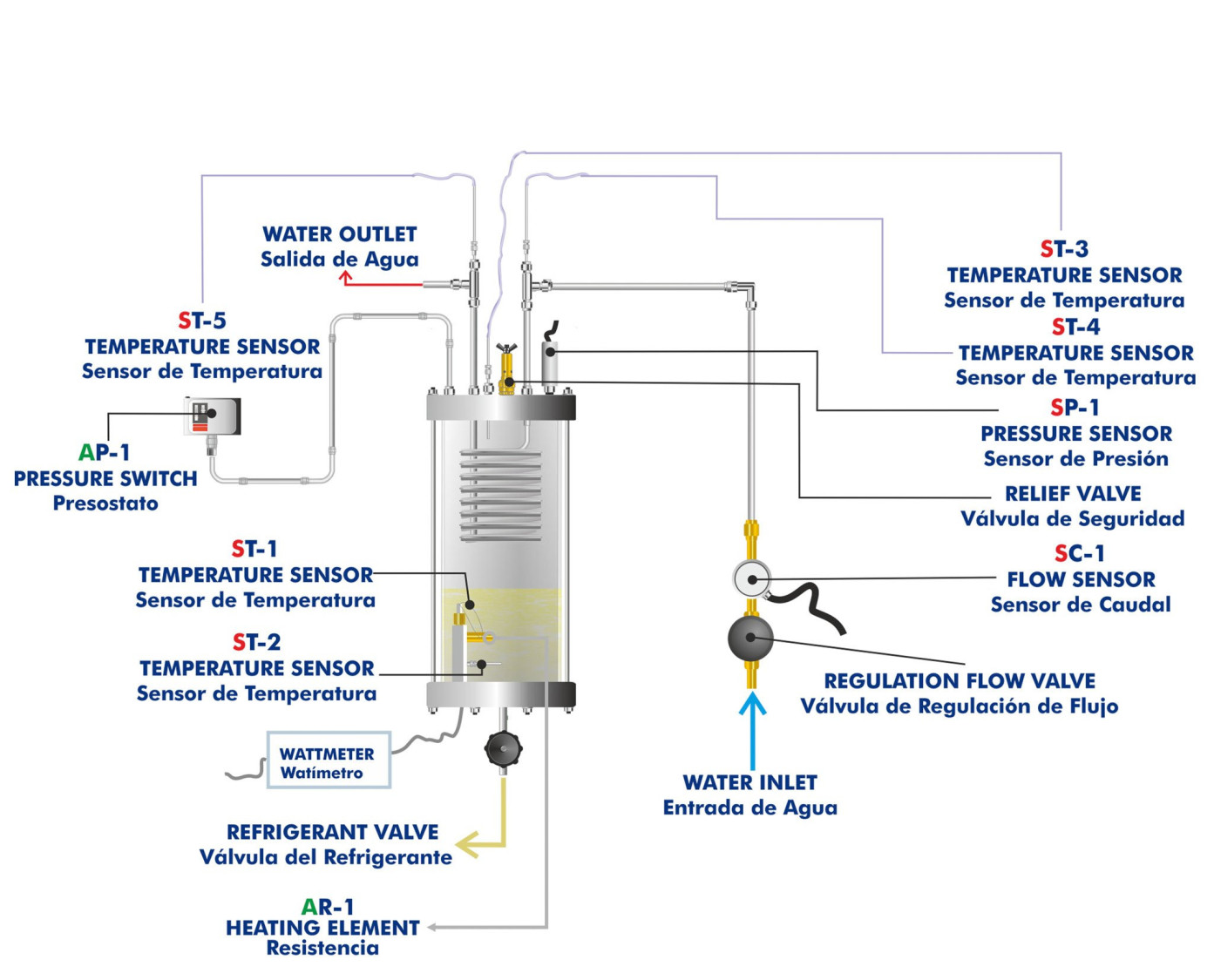

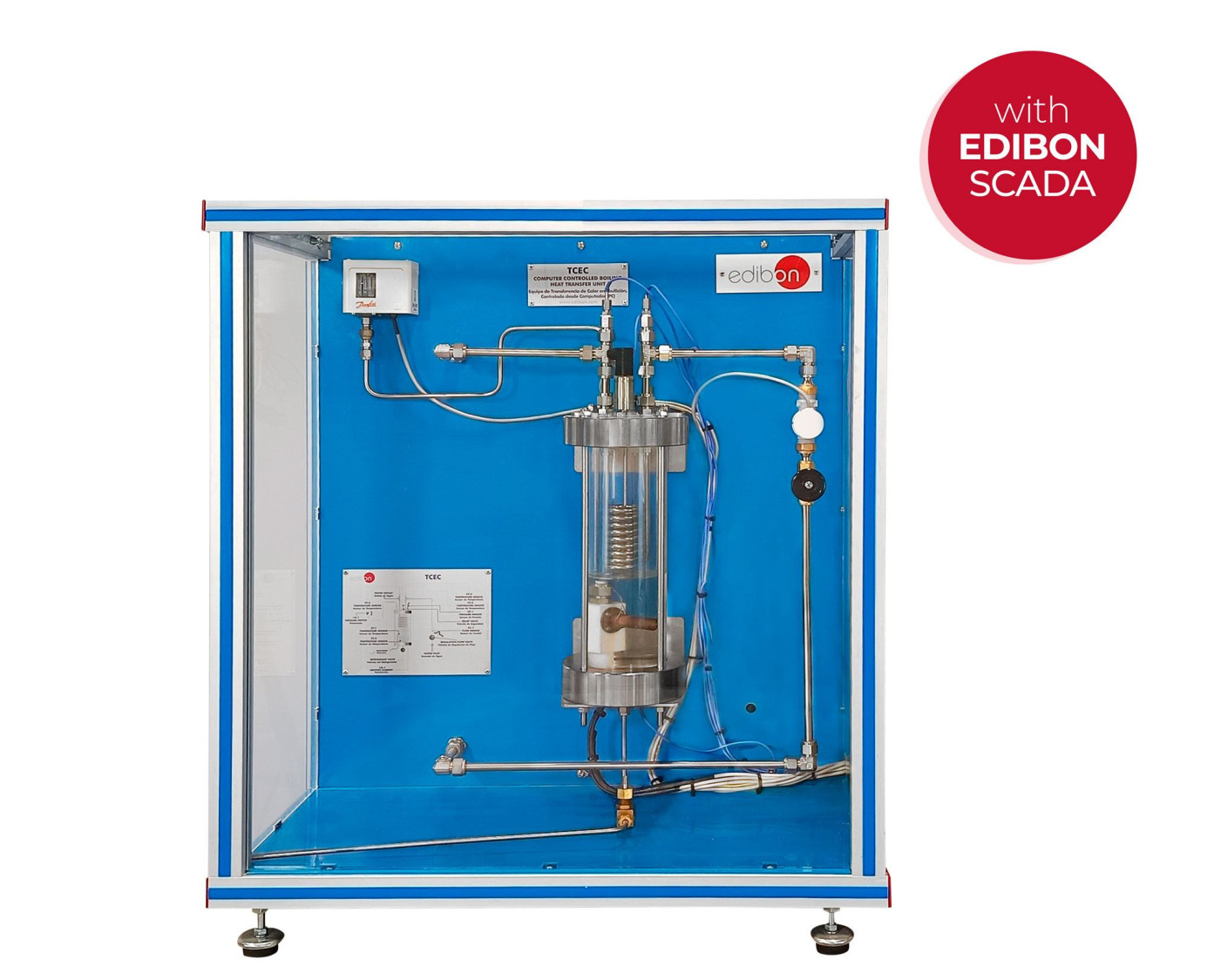

El Equipo de Transferencia de Calor en Ebullición, Controlado desde Computador (PC), "TCEC", consiste en una resistencia montada horizontalmente dentro de una cámara vertical de vidrio sumergida en refrigerante. Esta resistencia se conecta a un manguito de cobre cilíndrico que está en contacto con el líquido refrigerante. A este cilindro conductor se le acopla un sensor de temperatura de contacto, que medirá la temperatura de la superficie caliente. Por otro lado, disponemos de un segundo sensor de temperatura , que mide la temperatura del refrigerante.

La potencia eléctrica consumida por la resistencia se controla desde el ordenador (PC) y es medida por un vatímetro.

El condensador está ubicado en el extremo superior de la cámara. Es un tubo en forma de serpentín hecho de cobre niquelado a través del cual circula agua refrigerante. El serpentín condensa el vapor generado por la resistencia y el líquido formado retorna al fondo de la cámara para su re-evaporación.

El calor transferido puede obtenerse gracias a dos sensores de temperatura, ubicados a la entrada y a la salida de agua del serpentín, y que junto con un sensor de caudal nos permite obtener el calor cedido al agua por el refrigerante.

El equipo incluye un sensor de presión que indica la presión en el condensador, una válvula de purga para la eliminación o entrada de aire en la cámara y un presostato de baja presión como control de seguridad.

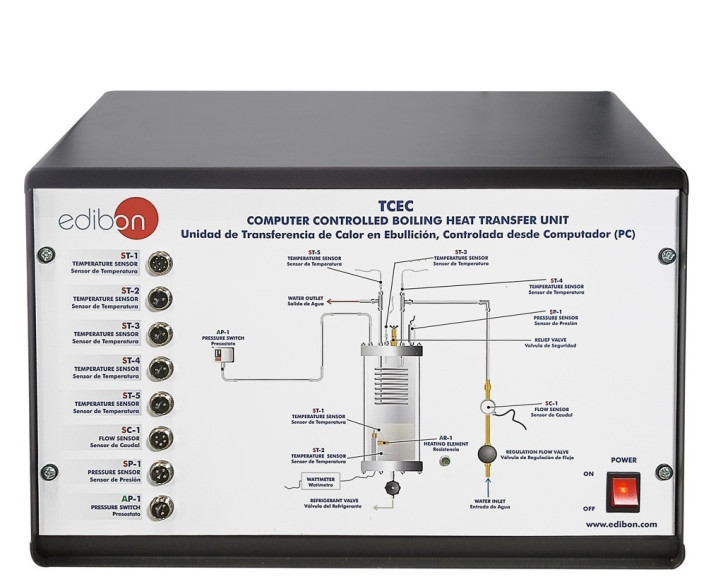

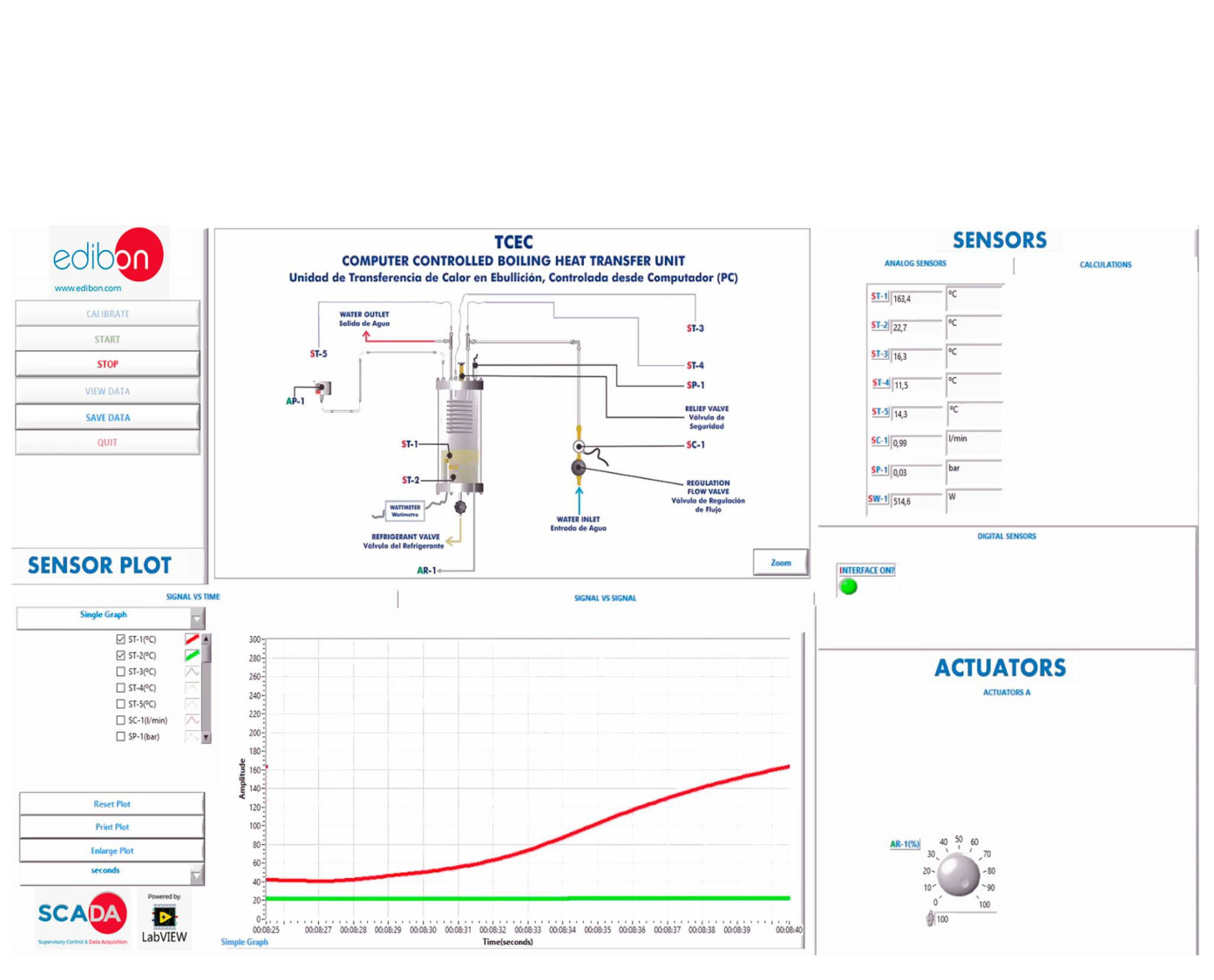

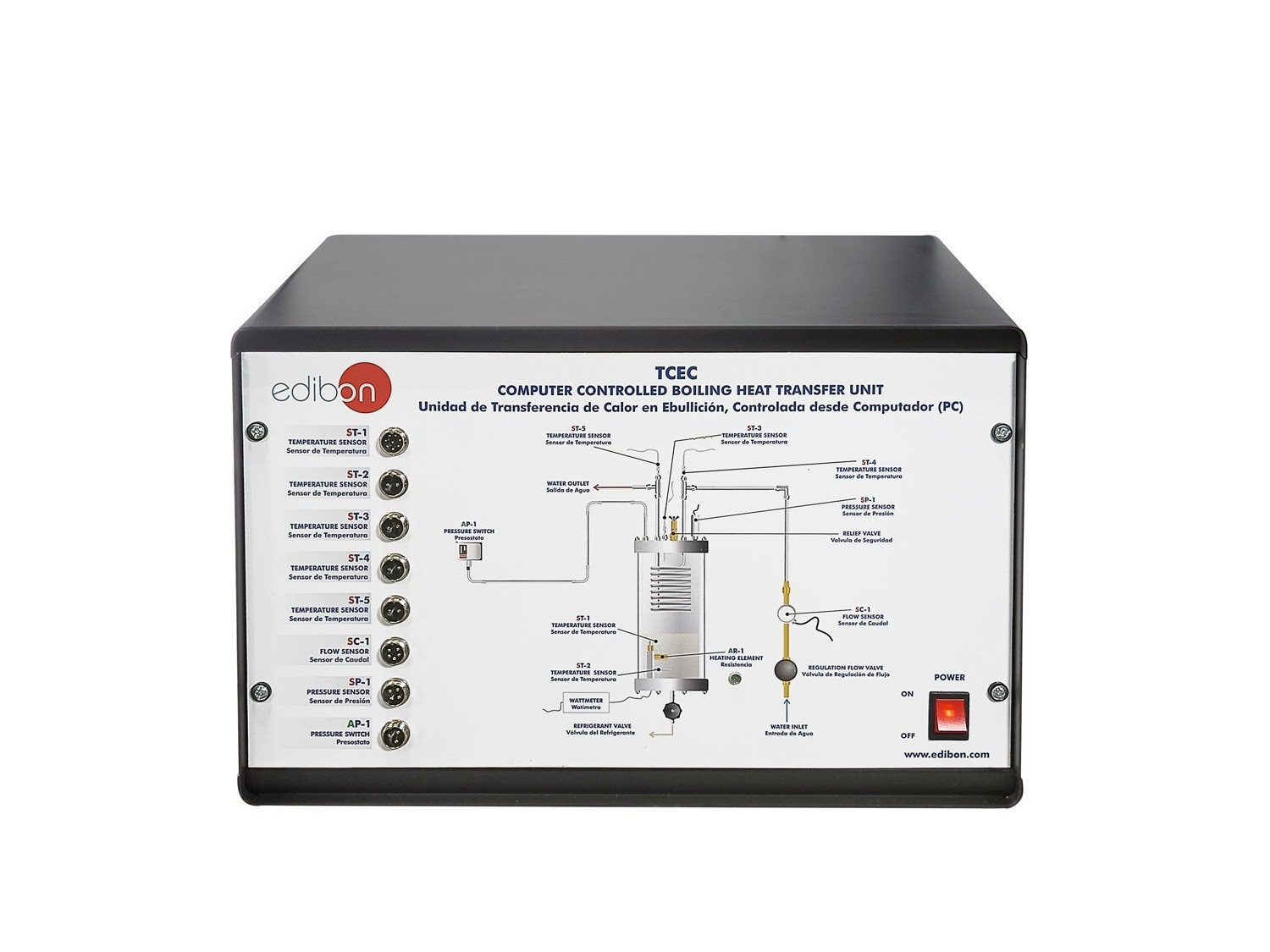

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración visual de las tres modalidades de ebullición (ebullición convectiva, ebullición nucleada y ebullición en película).
  2. Determinación del flujo térmico y el coeficiente de transferencia de calor superficial.
  3. Efecto de la presión sobre el flujo térmico crítico.
  4. Condensación de película.
  5. Demostración del arrastre de líquido por el vapor.
  6. Relación entre la presión y la temperatura.
  7. Efecto del aire en una instalación.
  8. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la histéresis del sensor de caudal.
  2. Presión /Entalpía.
  3. Propiedades del SES-36.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TCEC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TCEC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
