HOSCM Equipo de Modelo Seccionado de un Separador de Aceite Helicoidal

UNIT TO STUDY A HELICAL OIL SEPARATOR CUTAWAY MODEL - HOSCM

SISTEMAS INNOVADORES

El Equipo de Modelo Seccionado de un Separador de Aceite Helicoidal, "HOSCM", permite en un separador de aceite helicoidal la visualización de los elementos interiores, evaluar de forma precisa la relación entre ellos y comprender sus movimientos.

Ver descripción general

Descripción General

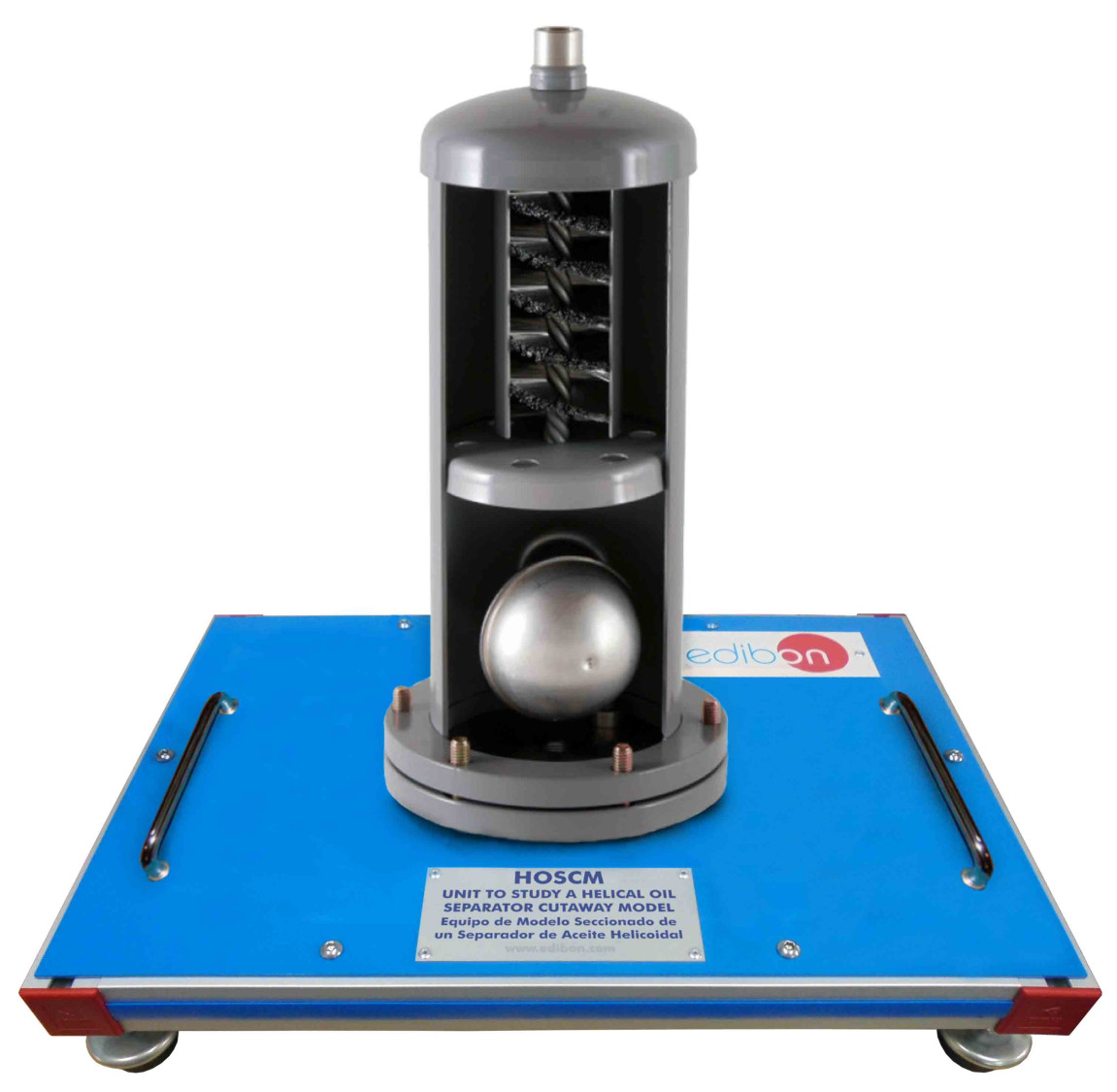

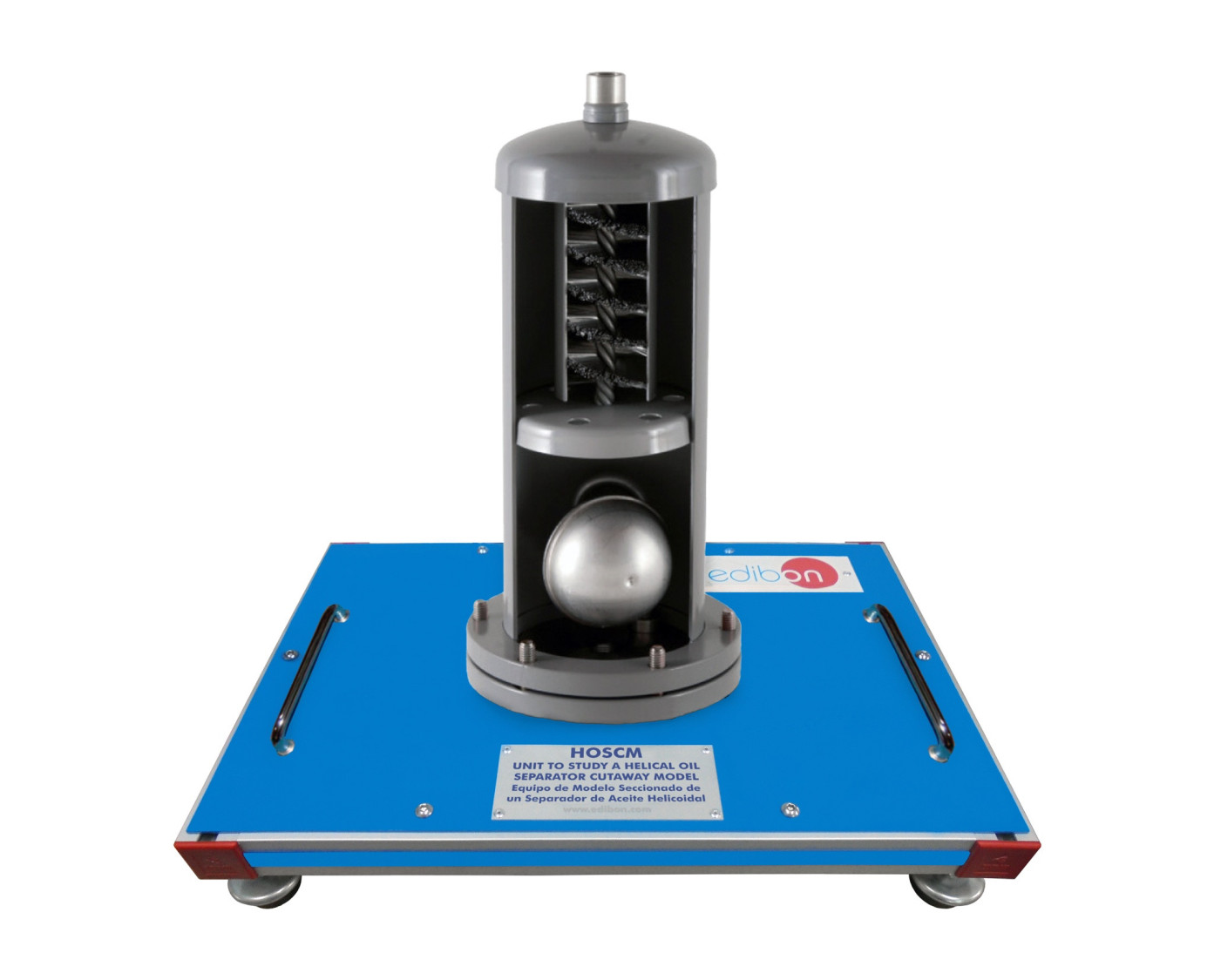

El Equipo de Modelo Seccionado de un Separador de Aceite Helicoidal, "HOSCM", permite la visualización de las partes internas de un separador de aceite helicoidal, evaluar de forma precisa la relación entre ellas y comprender su función.

Consiste en un modelo real empleado en la industria de la refrigeración. Es de flujo centrífugo, por lo que separa el aceite gracias al choque y la fuerza centrífuga de la mezcla al entrar en el separador. El aceite separado se va al fondo (depósito) hasta alcanzar un nivel suficiente que mantiene el nivel del flotador, encargado de accionar la válvula que devuelve el aceite al circuito.

Permite eficiencias de separación de aceite muy elevadas, con baja caída de presión.

El modelo seccionado de un separador de aceite helicoidal se compone de elementos industriales reales preparados para que el usuario pueda observar su interior manteniendo su capacidad funcional y mecánica.

El equipo está fijado sobre una placa base con asas para facilitar el transporte.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación de separadores en los diagramas industriales.
  2. Identificación de los componentes industriales en un plano industrial (plano conjunto, explosionado y despiece).
  3. Identificación de los componentes principales de un separador.
  4. Funcionamiento de un separador.
  5. Determinación de la necesidad de un separador.
  6. Estudio y comprensión del mantenimiento de un separador.
