Descripción General

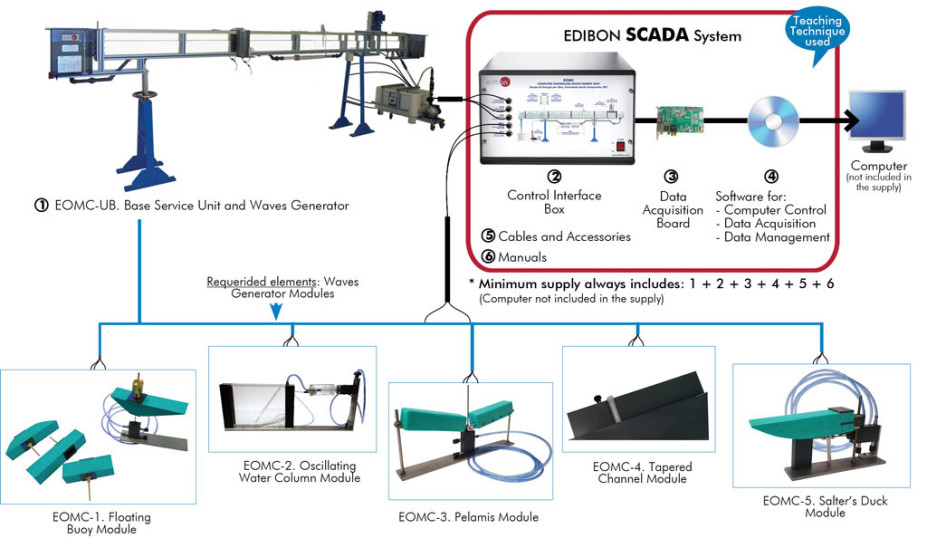

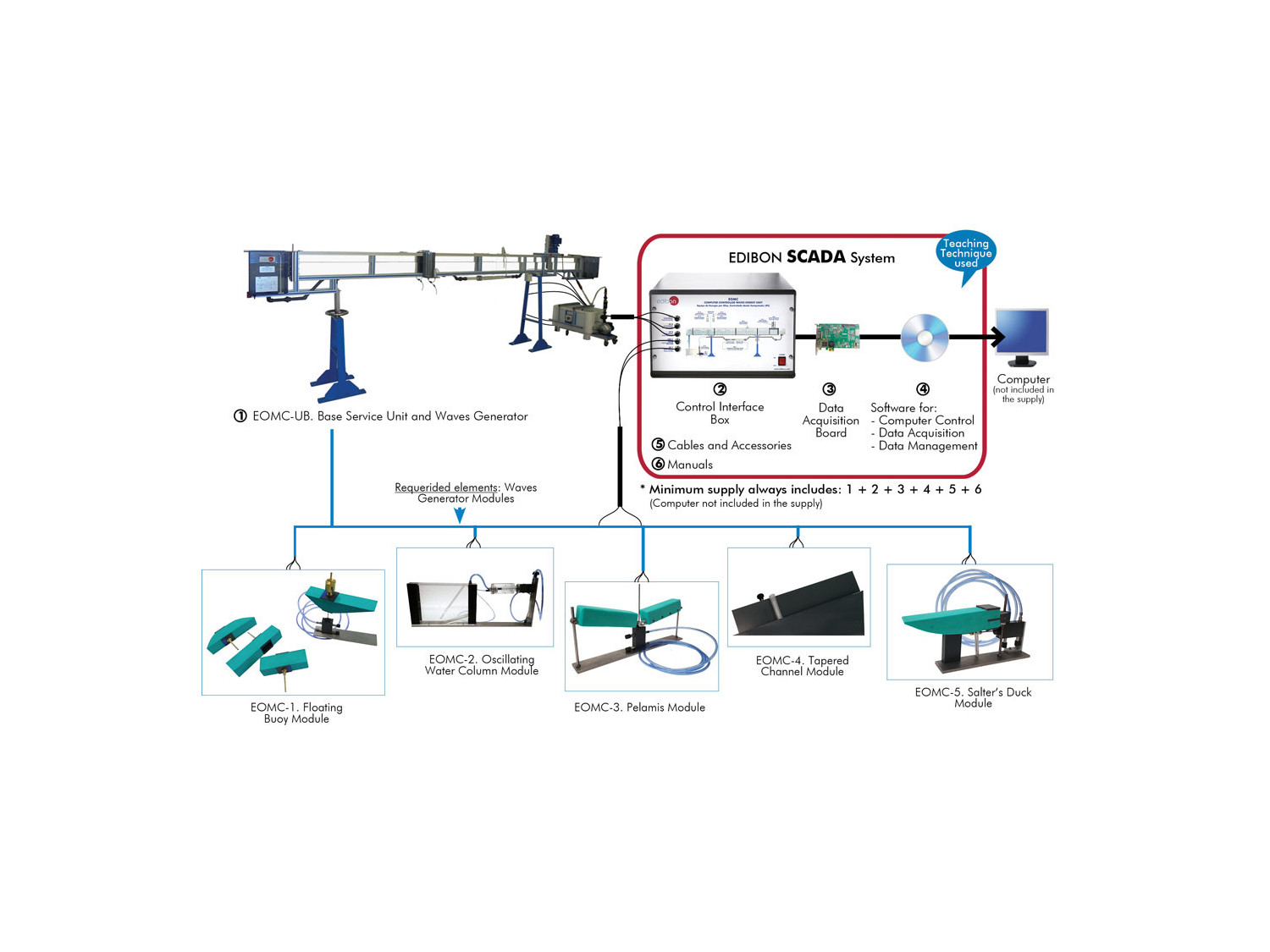

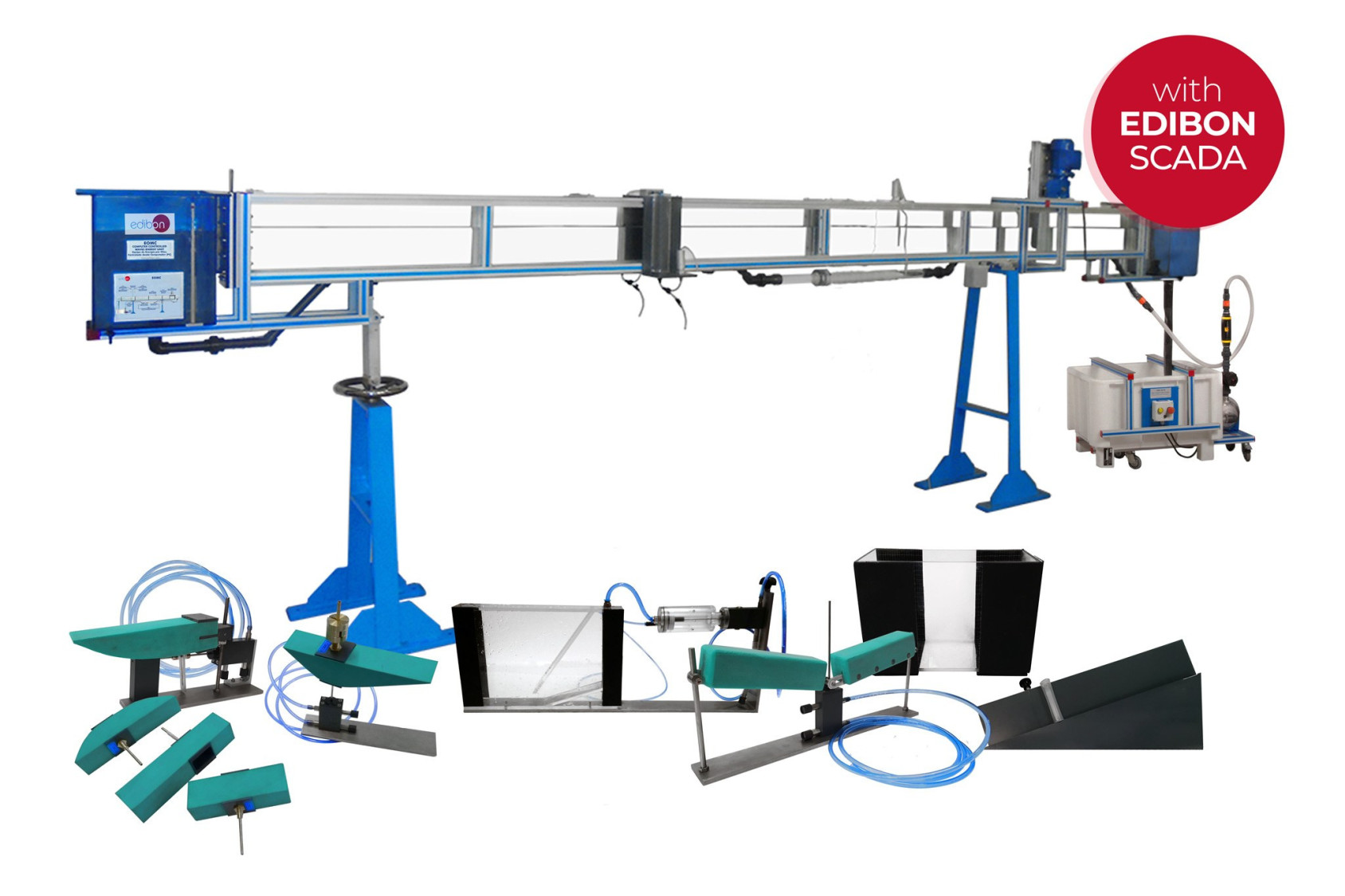

El Equipo de Energía por Olas, Controlado desde Computador (PC) "EOMC" es un equipo a escala, diseñado para estudiar la energía de las olas y la influencia de varias variables. El equipo consiste en una Unidad Base y de Servicio y Generador de Olas "EOMC-UB" y varios Módulos para usar con la "EOMC-UB", que permite estudiar la conversión de la energía de las olas en energía mecánica.

La Unidad Base y de Servicio y Generador de Olas "EOMC-UB" es común para los Módulos de Generación de Energía tipo "EOMC" y puede trabajar con uno o varios módulos. Esta unidad principalmente consiste en un canal de flujo y un generador de olas:

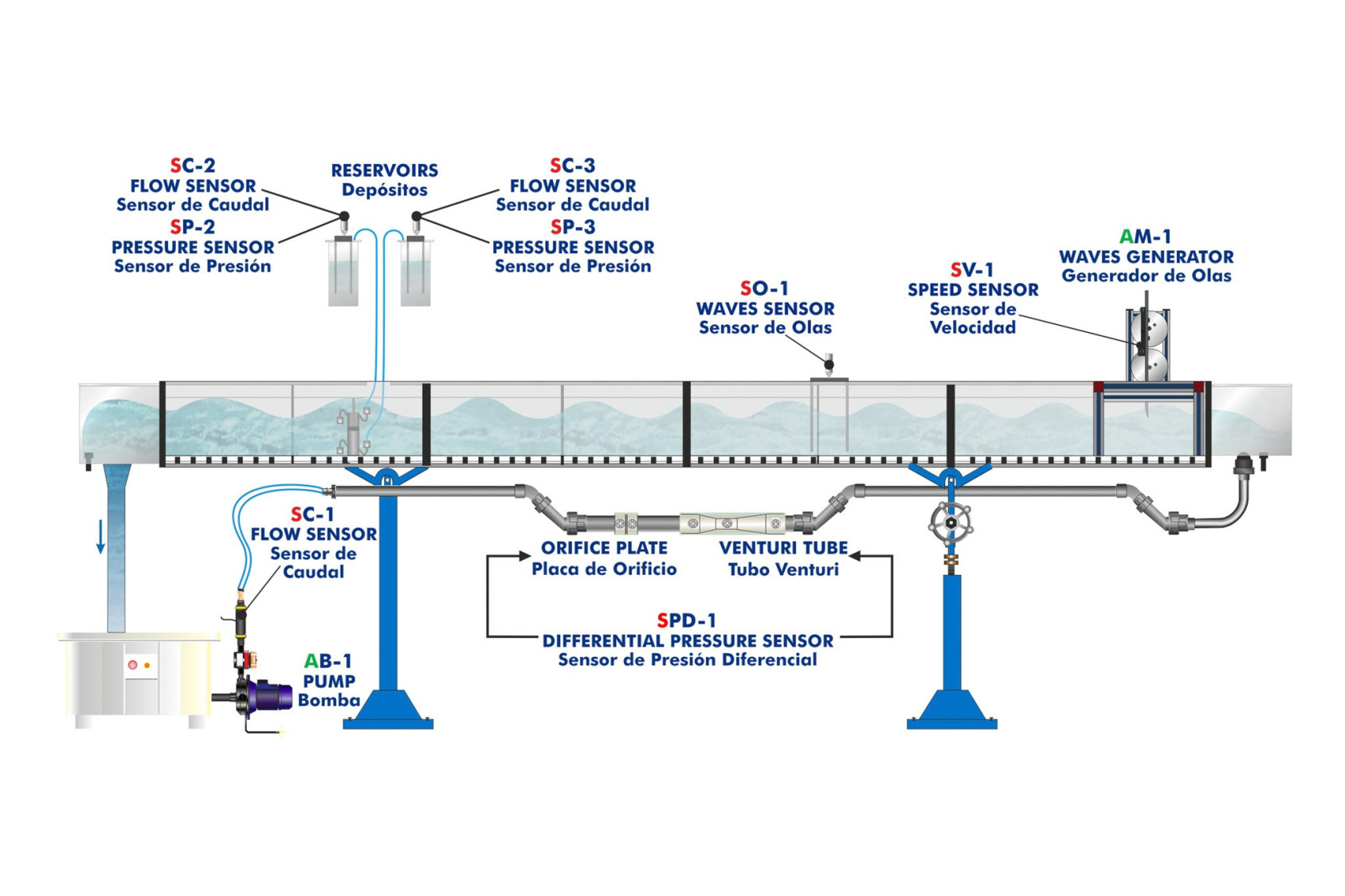

El canal de flujo consiste en una sección rectangular con paredes transparentes por el cual se hace circular agua. El agua se toma del depósito de almacenamiento mediante una bomba hidráulica (controlada por computador) y es conducida al depósito de entrada por medio de una tubería, donde el flujo está calmado. Después el agua circula por el canal, que descarga en el depósito de captación, retornando finalmente al depósito de almacenamiento. Así, el circuito cerrado se completa. Un sensor de olas situado en el canal de flujo permite medir la altura y la frecuencia de las olas.

Para regular el caudal de agua a través del canal, hay una válvula de regulación a la salida de la bomba. Un sensor de caudal se sitúa a la salida de la bomba para medir el caudal de agua. Un sensor de presión diferencial se emplea para medir la caída de presión en la placa orificio o en tubo de Venturi situado en la salida de agua de la bomba.

El generador de olas produce diferentes tipos de olas. Se basa en una pala que arrastra el agua, formando las olas. La frecuencia de las olas se modifica cambiando la velocidad de giro de la pala. La velocidad de giro de la pala puede ser regulada (controlada desde computador). El tamaño de las olas cambia según la cantidad de agua desplazada. La cantidad del agua desplazada se modifica cambiando el nivel del agua en el depósito o ajustando la pala para introducirla más profundo en el canal. Un sensor de velocidad mide la velocidad de giro de la pala.

Hay varios Módulos de Generación de Energía para utilizarse con la "EOMC-UB":

- EOMC-1. Módulo de Boya de Flotación.

- EOMC-2. Módulo de Columna de Agua Oscilante.

- EOMC-3. Módulo de Pelamis.

- EOMC-4. Módulo de Canal Estrechado.

- EOMC-5. Módulo de "Pato de Salter".

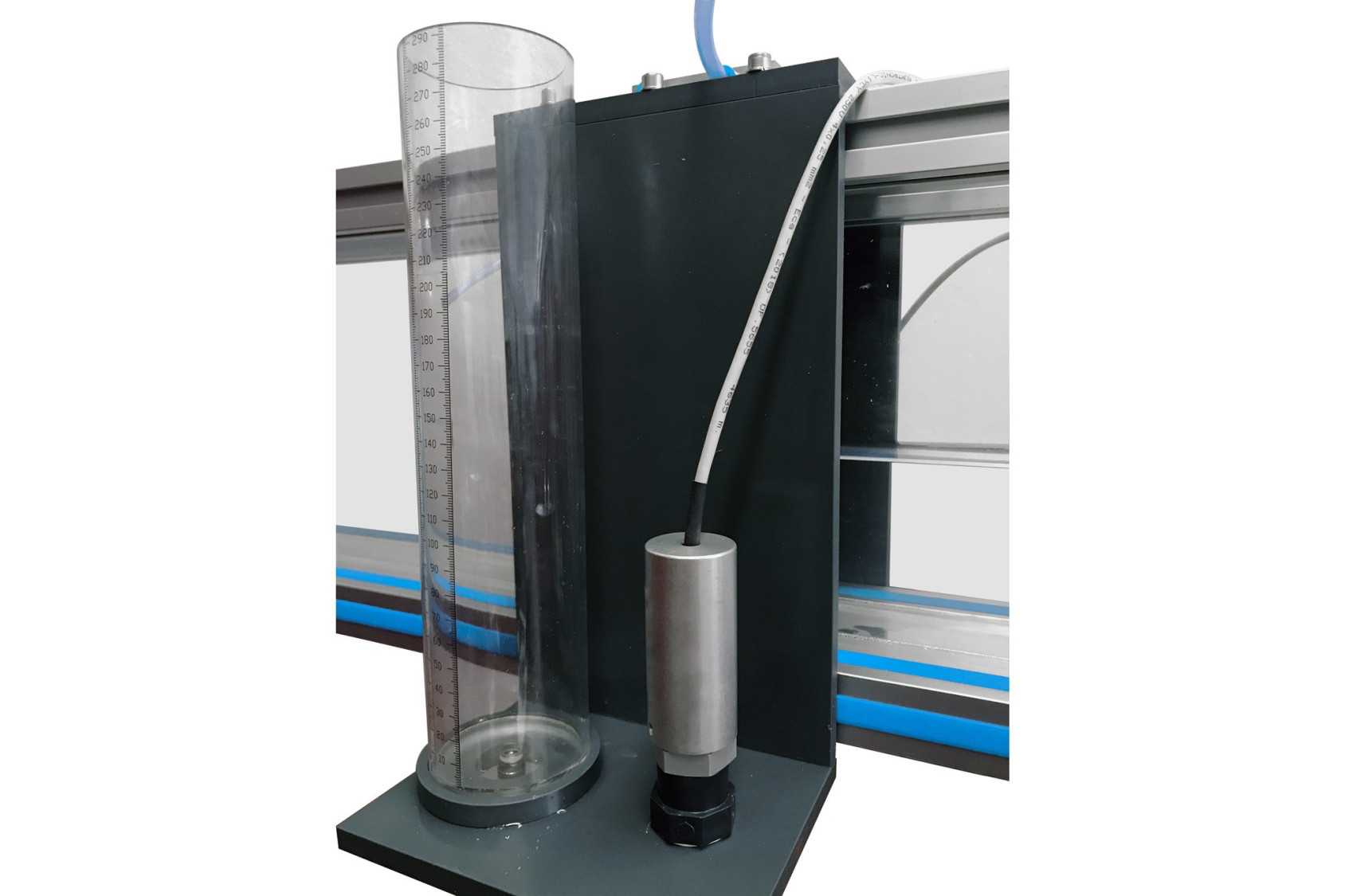

Los módulos EOMC-1, EOMC-2, EOMC-3 y EOMC-5 incluyen una bomba de agua de doble acción, capaz de extraer una cantidad variable de agua debido al empuje de la ola hacia arriba y a la fuerza de gravedad hacia abajo. Los tubos de salida son dirigidos a dos depósitos montados sobre un soporte. La cantidad del agua recogida en un número de ciclos de ola puede ser medida. Incluyen dos sensores de presión para medir la altura de agua en los depósitos y dos sensores de caudal para medir el caudal de agua impulsado por los Módulos.

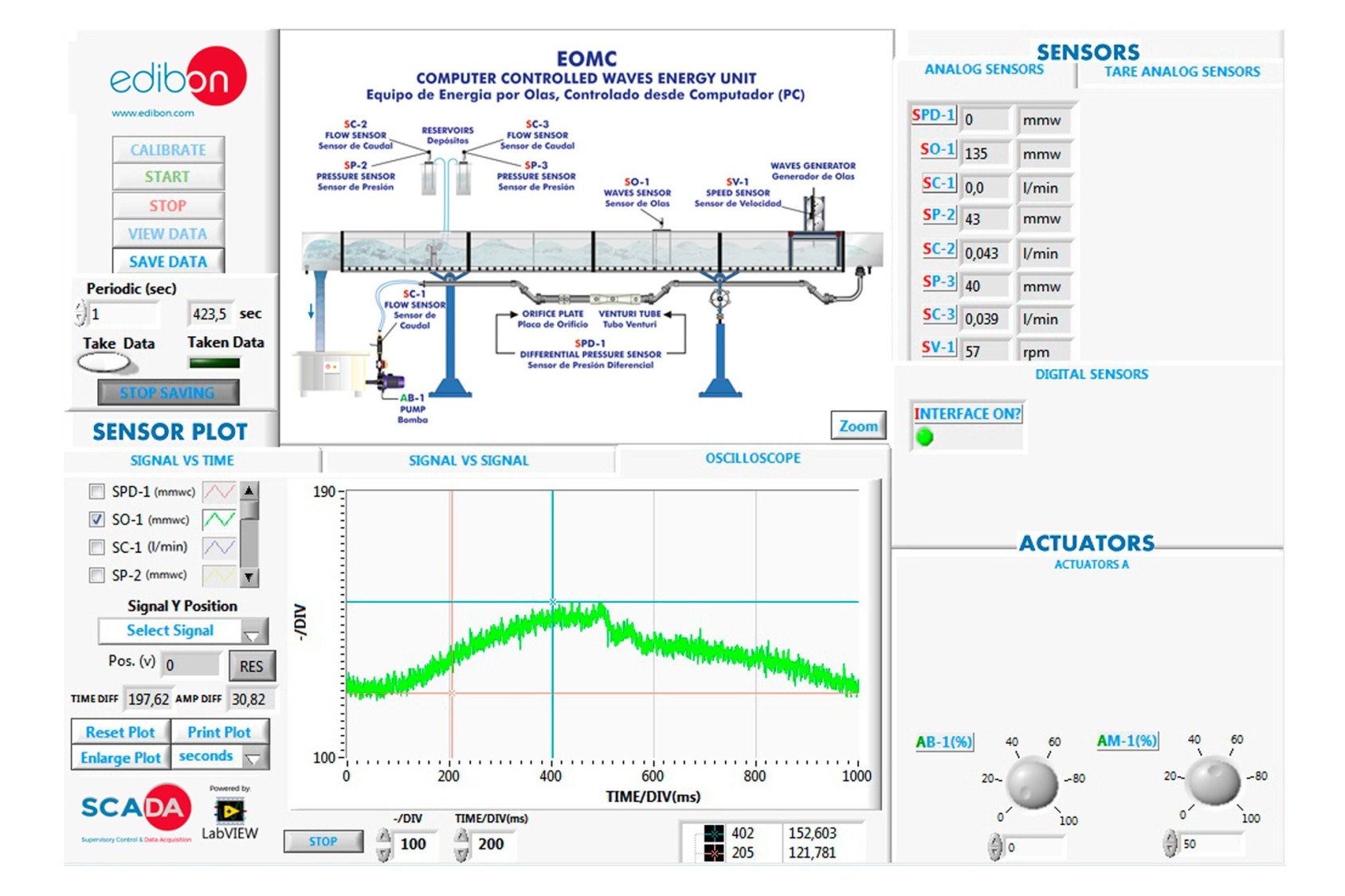

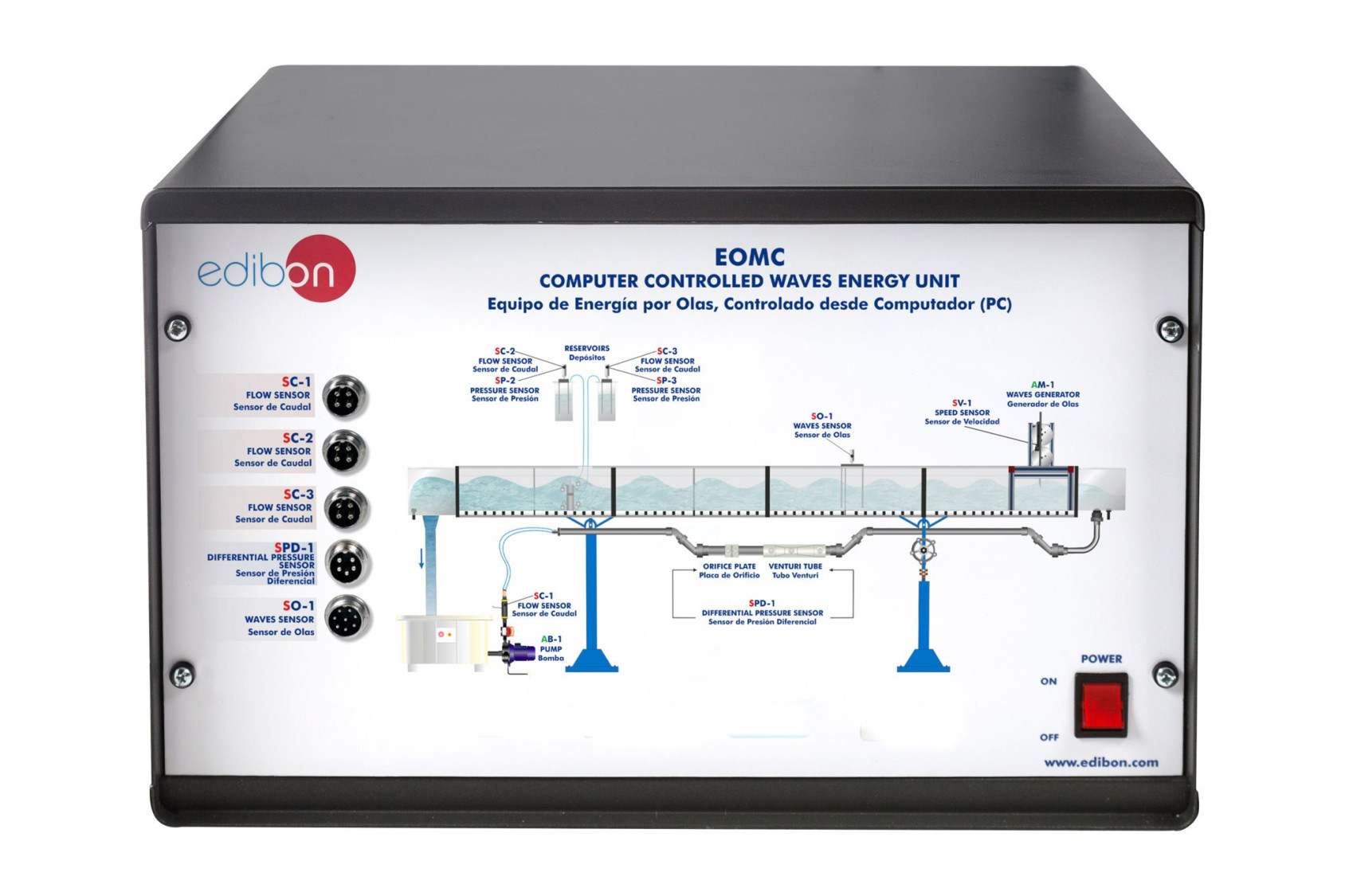

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con la Unidad Base y de Servicio y Generador de Olas (EOMC-UB):

  1. Estudio de los parámetros característicos de las olas.
  2. Medida de caudal mediante el tubo de Venturi.
  3. Medida de caudal mediante la placa de orificio.

Prácticas a realizar con el Módulo de Boya de Flotación (EOMC-1):

  1. Determinación de la energía extraída con un módulo de boya de flotación.
  2. Estudio de la influencia de la forma del flotador en la energía extraída con un módulo de boya de flotación.

Prácticas a realizar con el Módulo de Columna de Agua Oscilante (EOMC-2):

  1. Determinación de la energía extraída con un módulo de columna de agua oscilante.

Prácticas a realizar con el Módulo de Pelamis (EOMC-3):

  1. Determinación de la energía extraída con un módulo de Pelamis.

Prácticas a realizar con el Módulo de Canal Estrechado (EOMC-4):

  1. Determinación de la energía extraída con un módulo de Canal Estrechado.
  2. Estudio del efecto de la pendiente en la energía extraída con un módulo de Canal Estrechado.
  3. Estudio del efecto del ancho de contracción en la energía extraída con un módulo de Canal Estrechado.

Prácticas a realizar con el Módulo de "Pato de Salter" (EOMC-5):

  1. Determinación de la energía extraída con el módulo de "Pato de Salter".
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de los diferentes sistemas de generación de energía de olas.
  2. Estudio de la operación y funcionamiento de los diferentes sistemas de generación de energía de olas.
  3. Estudio de la energía disponible de una ola.
  4. Estudio de los principios de Arquímedes y de flotabilidad.
  5. Estudio de la relación entre la forma de las olas y la flotabilidad.
  6. Determinación de la energía potencial en un fluido.
  7. Estudio de la forma del flotador en la determinación de la extracción de energía.
  8. Estudio de la compresión del aire.
  9. Estudio de los pistones neumático/hidráulico.
  10. Estudio de los efectos de la forma de la ola en sus características de rotura.
  11. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  12. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  13. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  14. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  15. Este equipo puede usarse para realizar investigación aplicada.
  16. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  17. Control del proceso del equipo EOMC a través de la interface de control, sin el computador.
  18. Visualización de todos los valores de los sensores usados en el proceso del equipo EOMC.
  19. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  20. El usuario puede realizar otros ejercicios diseñados por él mismo.
