AEL-CM4 Aplicación de Operaciones de Control Automático con Contactores y Sensores IV

AUTOMATIC CONTROL OPERATIONS WITH CONTACTORS AND SENSORS IV APPLICATION - AEL-CM4

SISTEMAS INNOVADORES

La aplicación de Operaciones de Control Automático con Contactores y Sensores IV, AEL-CM4, ha sido diseñada por Edibon para el estudio de las operaciones de control automáticas con contactores y sensores conectados a una carga (motores de inducción, cintas transportadoras, iluminación, etc.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

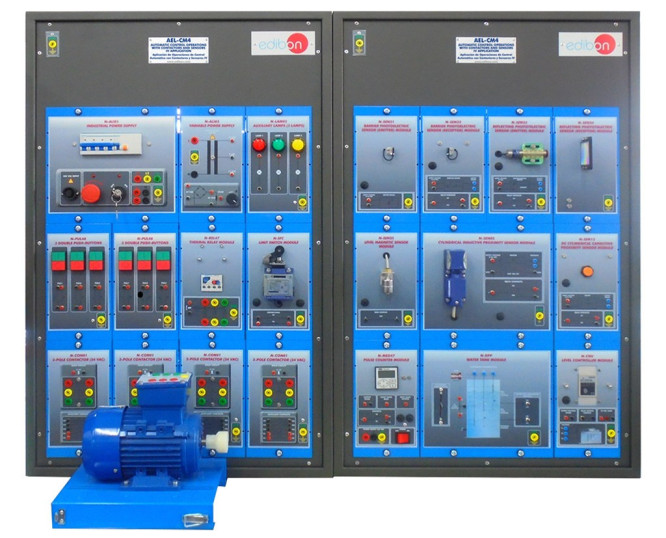

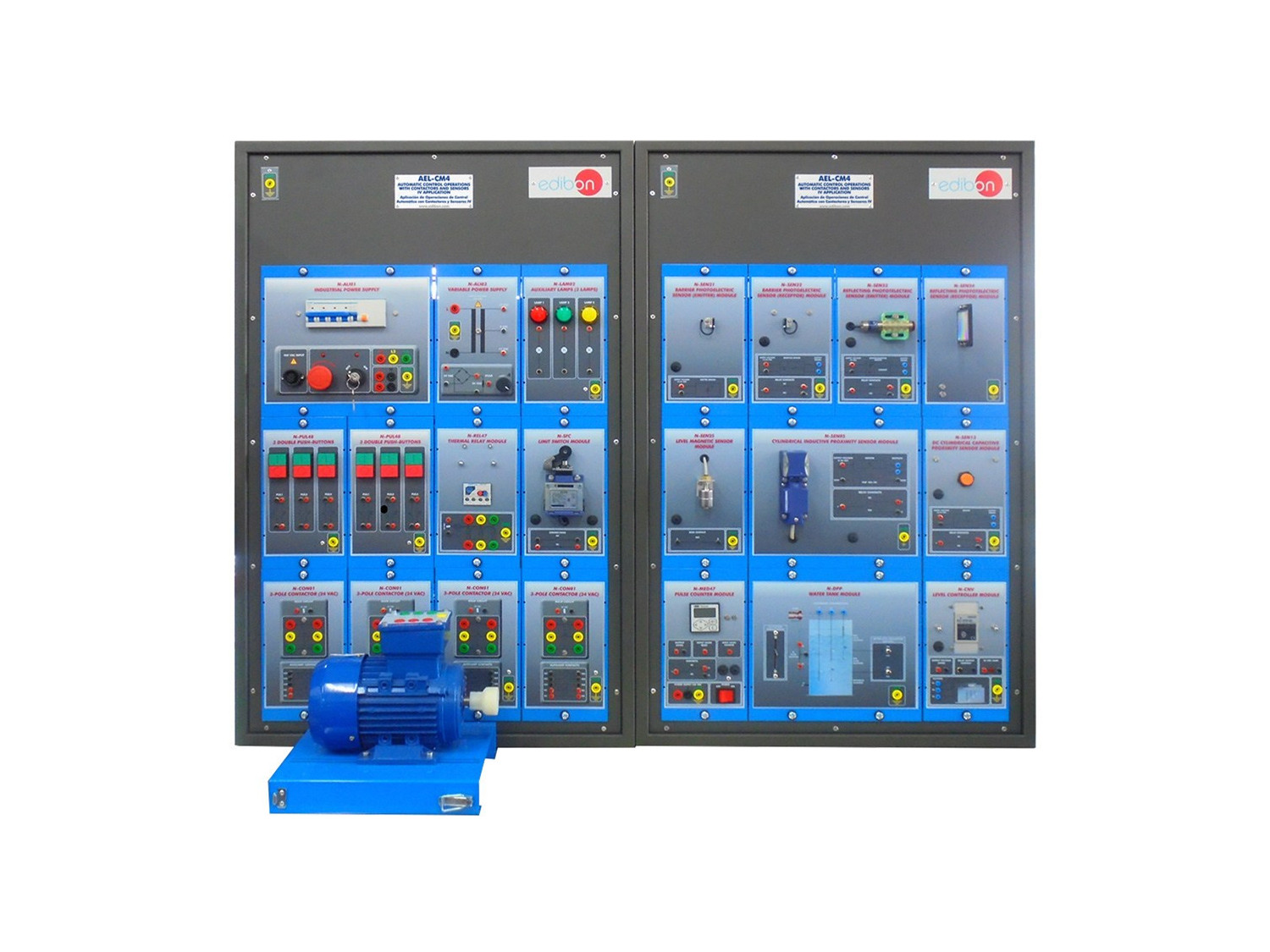

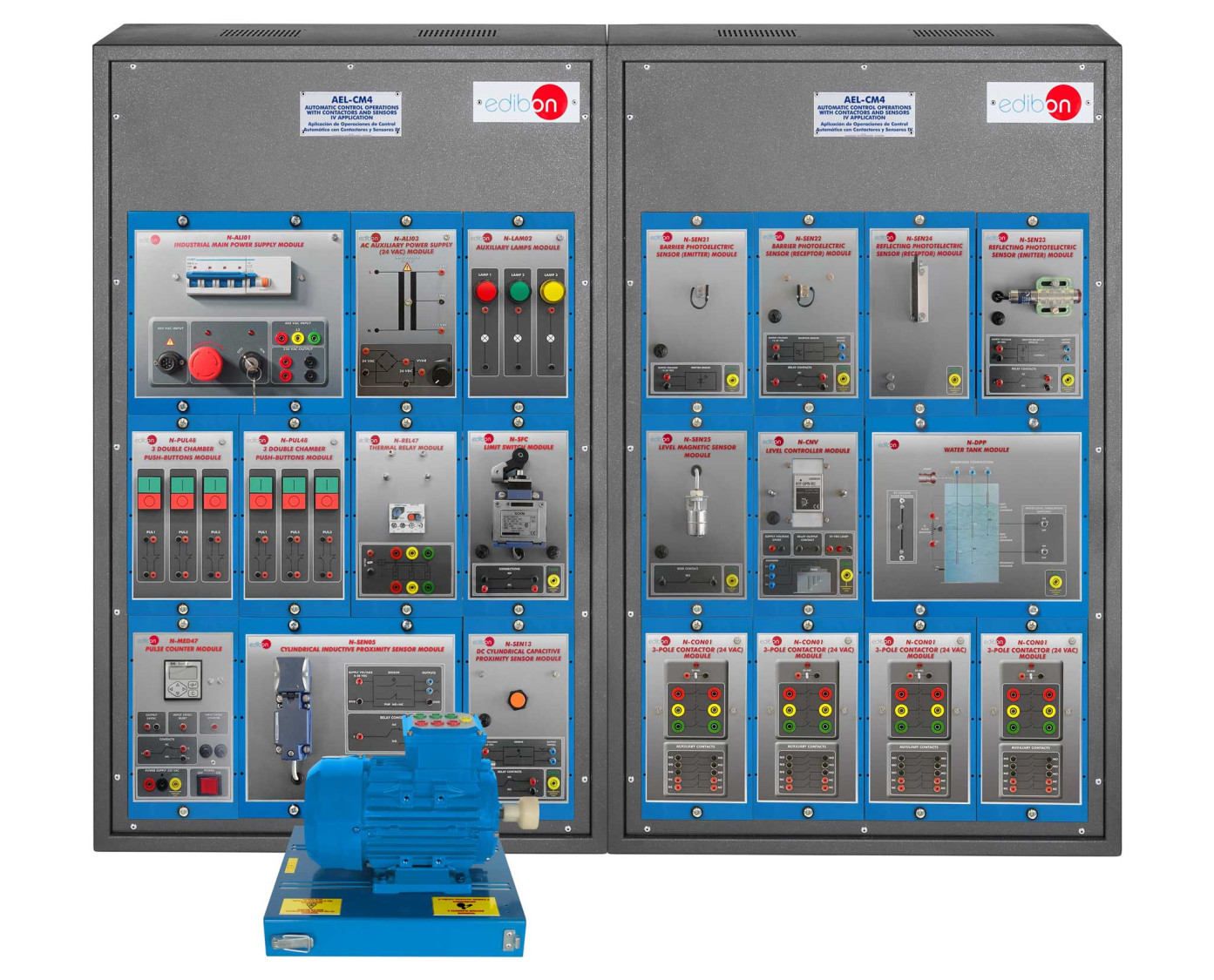

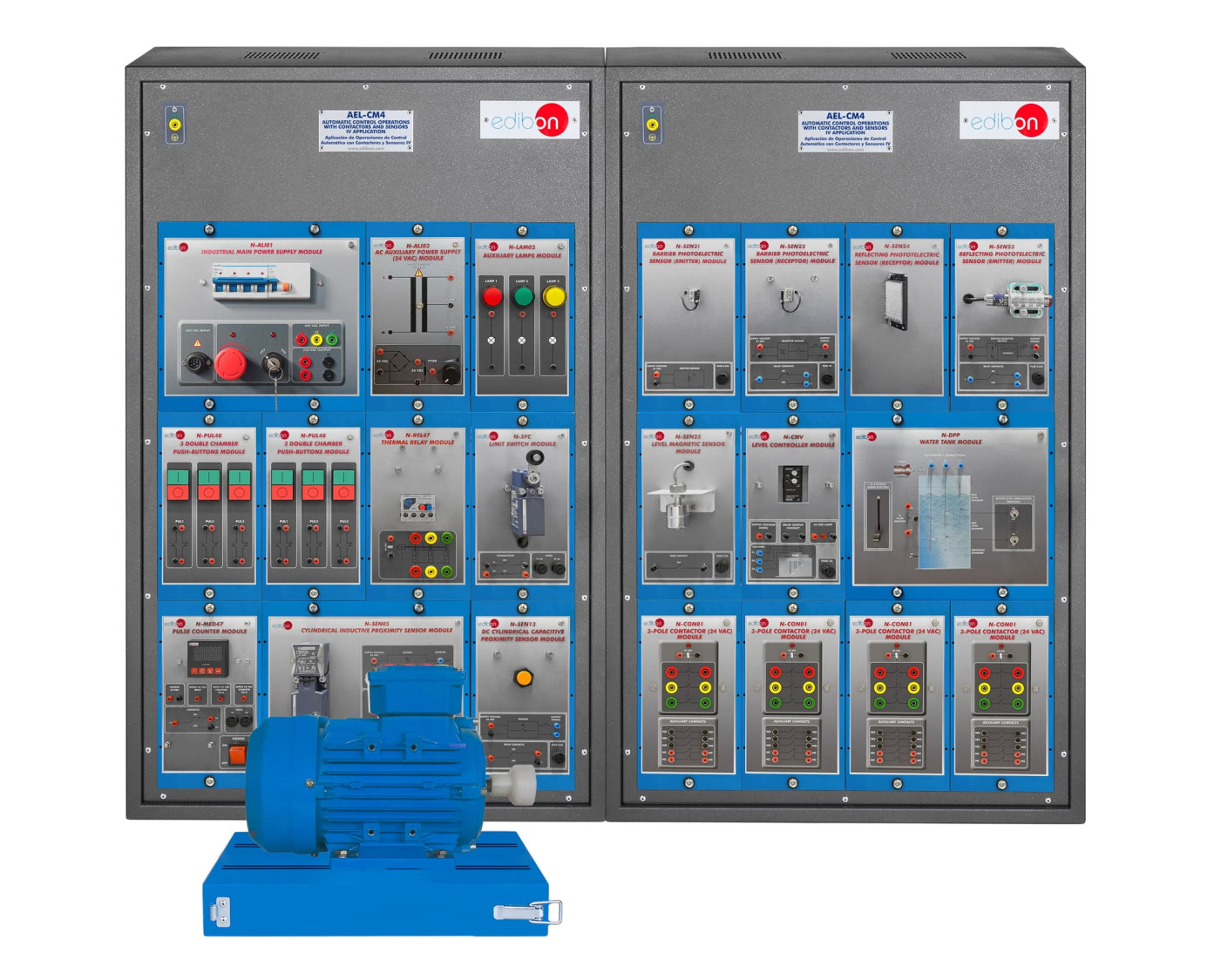

La aplicación de Operaciones de Control Automático con Contactores y Sensores, AEL-CM4 ha sido diseñada por Edibon para el estudio de las operaciones de control automáticas con contactores y sensores conectados a una carga (motores de inducción, cintas transportadoras, iluminación, etc.).

Esta aplicación permite a los estudiantes adquirir los conocimientos más relevantes a cerca del modo de operación de las instalaciones industriales equipadas con contactores, sensores y motores de inducción. Mediante esta aplicación se estudian los sensores más significativos utilizados en la industria tales como interruptores finales de carrera, contadores de pulsos, sensores de proximidad inductivos, sensores de proximidad capacitivos, sensores fotoeléctricos de barrera, sensores magnéticos de nivel y dispositivos controladores de nivel.

Todos estos elementos serán cableados con circuitos lógicos de control básicos y avanzados explicados paso a paso desde un nivel básico hasta un nivel avanzado.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprobación de la fuente de alimentación industrial.
  2. Comprobación de la fuente de alimentación auxiliar de CA.
  3. Comprobación de las lámparas.
  4. Comprobación y demostración del cableado del interruptor final de carrera.
  5. Comprobación y demostración del cableado y de la programación del contador de pulsos.
  6. Comprobación y demostración del cableado del sensor de proximidad inductivo cilíndrico.
  7. Comprobación y demostración del cableado del sensor de proximidad capacitivo cilíndrico de CC.
  8. Comprobación y demostración del cableado del sensor fotoeléctrico de barrera emisor y receptor.
  9. Comprobación y demostración del cableado del sensor fotoeléctrico de reflexión emisor y receptor.
  10. Comprobación y demostración del cableado del sensor magnético de nivel.
  11. Comprobación y demostración del cableado del controlador de nivel.
  12. Estudio de los elementos de maniobra básicos del motor de inducción trifásico.
  13. Estudio del control del motor trifásico de inducción de jaula de ardilla con interruptor final de carrera.
  14. Operación de arranque e inversión de giro del motor de inducción.
  15. Operaciones de arranque e inversión de giro con el motor de inducción, sensor capacitivo, sensor inductivo y sensor fotoeléctrico de barrera.
  16. Operaciones de arranque e inversión de giro del motor de inducción utilizando sensor capacitivo, sensor inductivo y sensor fotoeléctrico de barrera y contador de pulsos.
  17. Sensor fotoelectrico de reflexión, sensor inductivo y contador de pulsos.
  18. Sensor magnetico de nivel y controlador de nivel.
