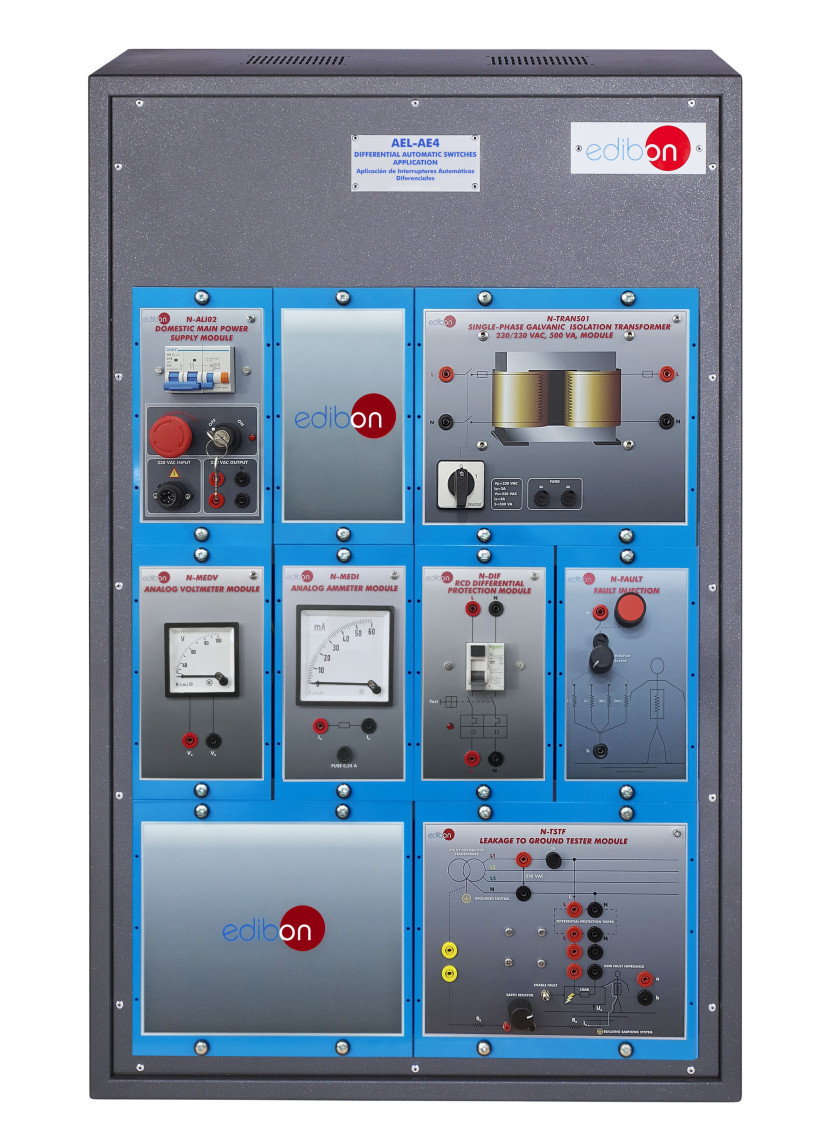

La Aplicación de Interruptores Automáticos Diferenciales, "AEL-AE4", ha sido diseñado por Edibon para demostrar cómo funciona uninterruptor de protección diferencial cuando se produce una fuga a tierra.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Una protección diferencial es un tipo de protección eléctrica capaz de proteger una línea o un equipo delimitado entre dos puntos.

Para ello mide la corriente entre esos dos puntos y las compara, si ambas corrientes son iguales significa que no hay fugas entre esos dos puntos, pero si son distintas, significa que ha habido una fuga de corriente y la protección dispara abriendo el circuito. En el caso de un interruptor diferencial de una instalación doméstica, esta medición de corrientes se hace entre fase y neutro ya que se trata de instalaciones monofásicas.

La Aplicación de Interruptores Automáticos Diferenciales, "AEL-AE4", ha sido diseñado por Edibon para demostrar cómo funciona uninterruptor de protección diferencial cuando se produce una fuga a tierra.

Esta aplicación incluye todos los elementos necesarios para comprender el comportamiento de un interruptor de protección diferencial.

Para probar la protección diferencial, esta aplicación incluye una serie de módulos que permiten provocar una fuga a tierra con la ayudade una carga de resistencia variable. De esta manera, será posible medir el umbral de la corriente de disparo del interruptor diferencial.

Esta aplicación incluye módulos como un voltímetro y amperímetro analógicos para medir los fallos de corriente y tensión, un módulo deprotección del equipo de prueba, un módulo de inyección de fallos, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprobación del funcionamiento de la fuente de alimentación principal.
  2. Estudio de la protección diferencial básica.
  3. Estudio de la sensibilidad de la protección diferencial.
  4. Estudio de los fallos de fuga a tierra con impedancia de puesta a tierra variable.
  5. Medición de la tensión de contacto con diferentes impedancias de contacto.
  6. Medición de las corrientes de fuga a tierra con diferentes impedancias de contacto.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
