AEL-KNX-HVAC Aplicación de Formación en Control de HVAC con KNX

4.2.4.- CONTROL INTELIGENTE KNX/EIB
KNX FOR HVAC CONTROL TRAINING APPLICATION - AEL-KNX-HVAC

SISTEMAS INNOVADORES

El AEL-KNX-HVAC es una aplicación diseñada para facilitar el estudio y comprensión de los sistemas de control de Calefacción, Ventilación y Aire Acondicionado (HVAC) basados en KNX. Este equipo sirve como una valiosa herramienta para fines educativos y profesionales, proporcionando experiencia práctica y conocimientos sobre las técnicas de cableado, programación y puesta en marcha asociadas a la tecnología KNX en el contexto de las aplicaciones HVAC.

Ver descripción general

NOTICIAS RELACIONADAS

¿Qué es el concepto Industria 4.0?
¿Qué es el concepto Industria 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Leer más

Descripción General

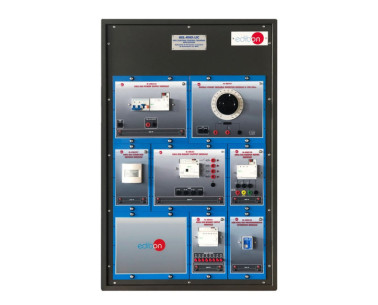

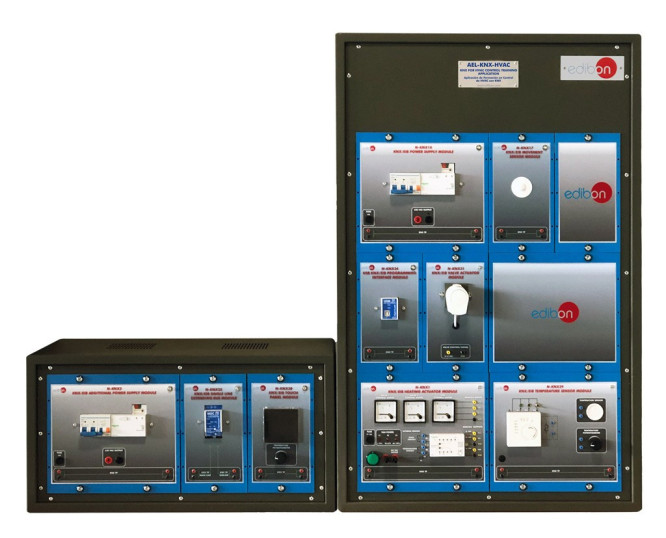

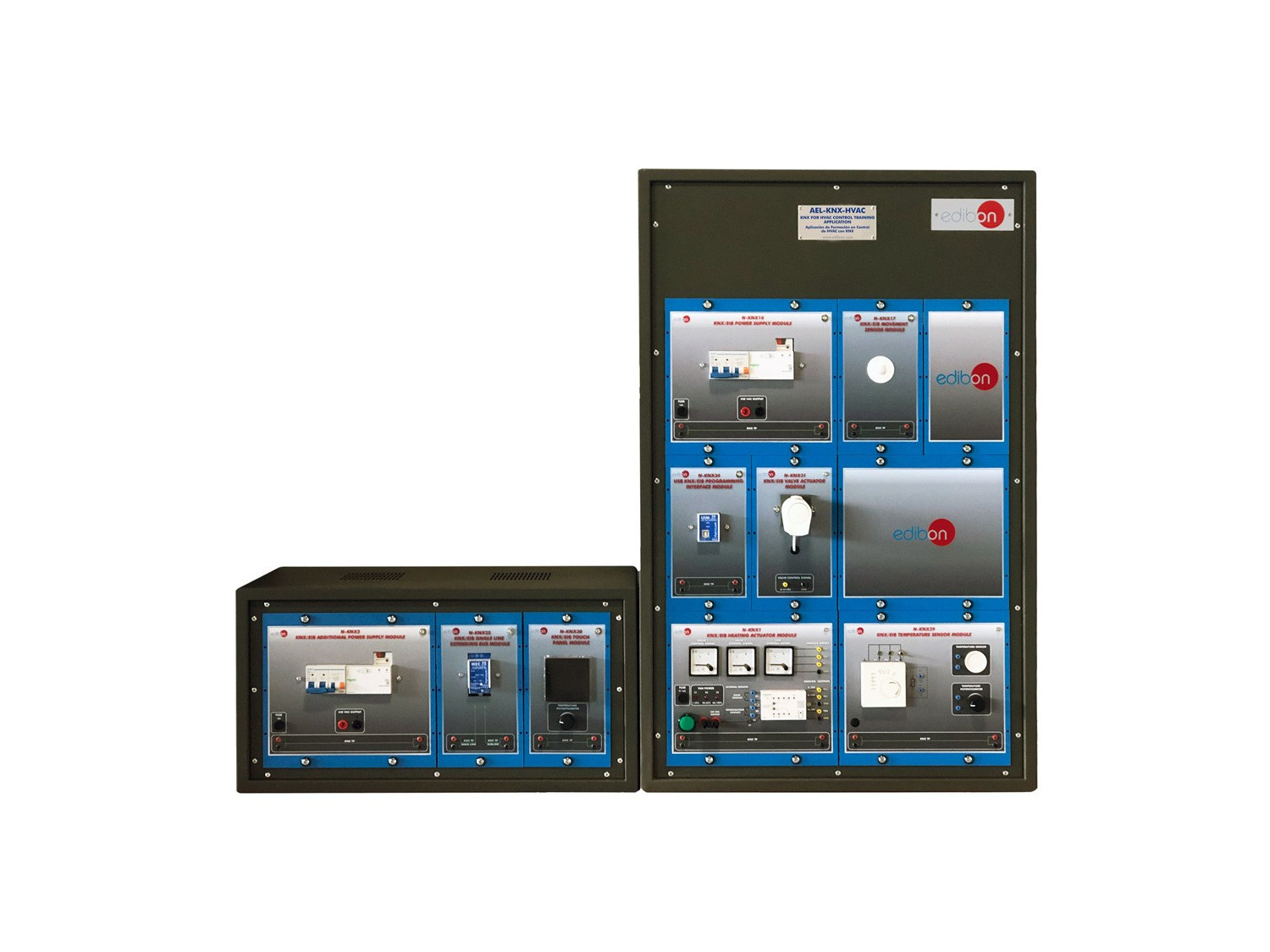

El AEL-KNX-HVAC es una aplicación diseñada para facilitar el estudio y comprensión de los sistemas de control de Calefacción, Ventilación y Aire Acondicionado (HVAC) basados en KNX. Este equipo sirve como una valiosa herramienta para fines educativos y profesionales, proporcionando experiencia práctica y conocimientos sobre las técnicas de cableado, programación y puesta en marcha asociadas a la tecnología KNX en el contexto de las aplicaciones HVAC.

Las características clave del AEL-KNX-HVAC incluyen:

  • Aprendizaje Práctico: El equipo permite a los usuarios realizar ejercicios prácticos relacionados con las prácticas de cableado KNX, centrándose en los matices del cableado para escenarios de control HVAC.
  • Simulación de Escenarios de Control HVAC: Los usuarios pueden simular y experimentar con varios escenarios de control HVAC, comprendiendo cómo la tecnología KNX facilita la integración y el control de los sistemas de calefacción, ventilación y aire acondicionado en edificios inteligentes.
  • Formación Práctica: Proporciona una experiencia práctica de aprendizaje, permitiendo a los usuarios conectar y configurar dispositivos KNX en un entorno controlado. Esto contribuye a una mejor comprensión de los principios de cableado y la funcionalidad global de los sistemas KNX aplicados a la climatización.
  • Documentación Completa: La documentación adjunta proporciona información detallada sobre las prácticas de cableado KNX para el control HVAC, asegurando que los usuarios tengan acceso a una guía e instrucciones completas para un aprendizaje efectivo.
  • Compatibilidad: El dispositivo es compatible con los dispositivos y protocolos KNX estándar utilizados en sistemas HVAC, garantizando una integración perfecta en entornos educativos y profesionales basados en KNX.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Integración Básica del Sistema de Climatización: conexión y configuración de la fuente de alimentación y aplicación de técnicas de cableado para asegurar una instalación segura.
  2. Conexión del Controlador de Estancia KNX: integración del controlador de estancia KNX para el control centralizado de la climatización, configuración de funciones y parámetros de temperatura.
  3. Conexión del Sensor de Temperatura y Presencia: conexión e integración del sensor de temperatura y presencia KNX, programación para ajuste automático de la climatización según las condiciones ambientales.
  4. Control de Fan Coil KNX: conexión y configuración del controlador de Fan Coil KNX de cuatro y dos tuberías, ajuste de parámetros de ventilación y temperatura.
  5. Simulación de Temperatura Ambiente con Potenciómetro Integrado: uso del potenciómetro para la simulación de variaciones de temperatura. Evaluación de la respuesta del sistema de climatización a cambios simulados. Uso de voltímetros analógicos de 0-10V para la monitorización de señales de control de la climatización.
  6. Ajuste de Parámetros de Temperatura desde el Controlador con Pantalla Táctil: realización de ajustes en parámetros de climatización desde el controlador con pantalla táctil. Exploración de funciones avanzadas y configuración de escenarios.

Creación de Proyectos en ETS y Definición de Topología:

  1. Creación de un Nuevo Proyecto en ETS: desarrollo de un nuevo proyecto desde cero con el software ETS y definición de características generales y establecimiento de topología básica del sistema KNX.
  2. Definición de la Topología del Bus: configuración de la topología del bus KNX, identificación de dispositivos y establecimiento de direcciones físicas.
  3. Asignación de Direcciones Físicas: asignación de direcciones físicas a dispositivos KNX en el proyecto y seguimiento de normas y recomendaciones de direccionamiento.
  4. Verificación de la Topología: verificación de la coherencia de la configuración y cumplimiento de requisitos del sistema KNX.

Diagnóstico de Dispositivos KNX:

  1. Uso de Herramientas de Diagnóstico: utilización de herramientas de diagnóstico en el software ETS para verificar comunicación y estado de dispositivos KNX.
  2. Pruebas de Comunicación: realización de pruebas de comunicación entre dispositivos KNX y el bus e identificación y resolución de posibles problemas de conexión.
  3. Análisis de Telegramas: análisis de telegramas enviados y recibidos por dispositivos KNX, identificación de posibles errores o interferencias en la red.
  4. Diagnóstico de Errores: diagnóstico y solución de errores de configuración o conexión en dispositivos KNX y utilización de herramientas de diagnóstico disponibles en el software ETS.
  5. Registro de Eventos: utilización de funciones de registro de eventos para monitorear y analizar el comportamiento de dispositivos KNX en diferentes condiciones de operación.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Control real de la temperatura de la unidad de calefacción. Conexión de las señales de control del módulo de fan coil al variador de frecuencia, conexión del variador de frecuencia al ventilador, conexión del sensor de temperatura a los terminales de entrada del controlador de fan coil. Puesta en marcha del sistema y ajuste de los parámetros de control.
  2. Medida del consumo energético de la calefacción eléctrica y programación de condiciones según consumo.
