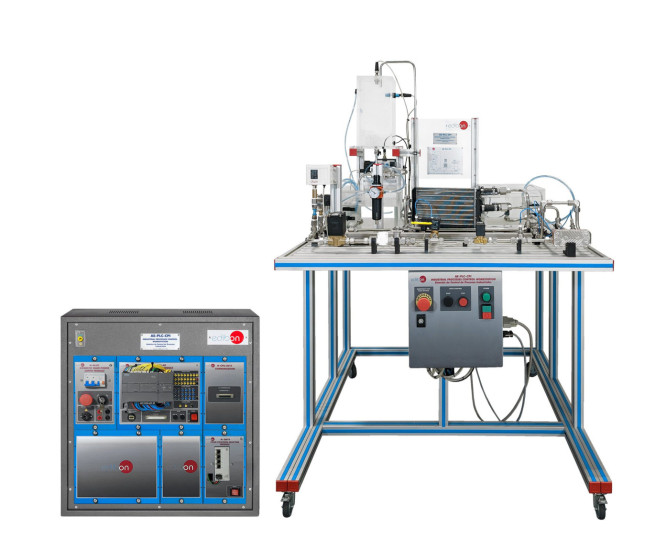

AE-PLC-CPI Estación de Control de Procesos Industriales

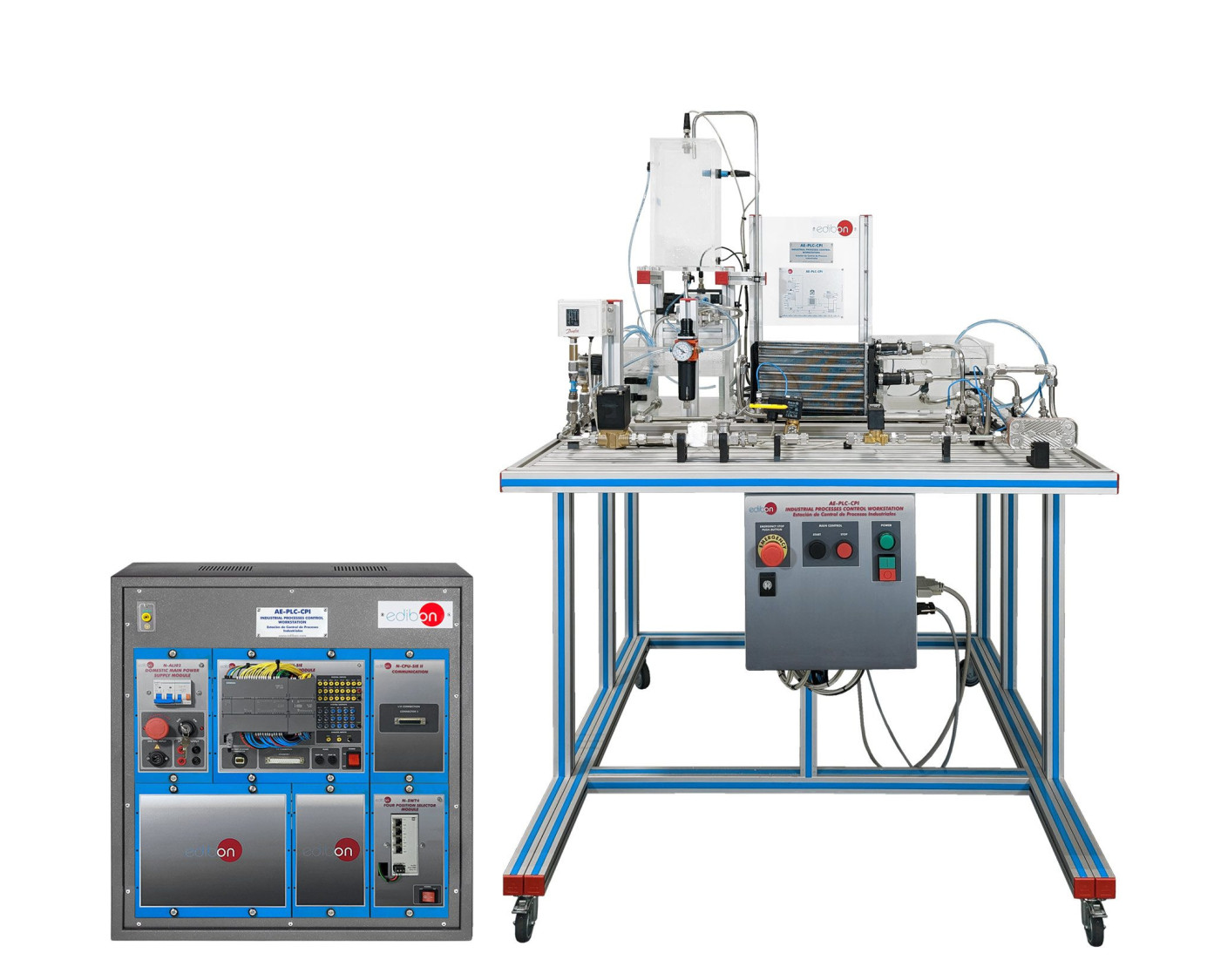

La Estación de Control de Procesos Industriales, "AE-PLC-CPI", diseñada por EDIBON, es una unidad que integra diferentes tecnologías para llevar a cabo cuatro lazos de control en lazo cerrado: caudal, nivel, temperatura y presión. Los diferentes lazos de control se configuran de forma rápida y sencilla mediante un sistema flexible válvulas de bola y conexiones de tuberías.

El equipo cuenta con diferentes tipos de sensores digitales y analógicos, y actuadores para llevar a cabo cuatro lazos de control cerrados: caudal, nivel, presión y temperatura.

El control PID se realizará a través de una válvula proporcional, que responderá ante las variaciones que marquen los sensores analógicos correspondientes a cada lazo de control. Además, existen elmentos para generar perturbaciones en el sistema y observar la respuesta que se genera sobre el control.

Se compone de tres circuitos o estaciones integrados:

• Circuito de agua fría.
• Circuito de agua caliente.
• Circuito acumulador de agua.

Los principales componentes son:

• Estación: compuesta de componentes industriales reales, implementados en la realización de diferentes controles PID, por medio de sensores analógicos y digitales, válvulas manuales, electroválvulas, válvulas proporcionales, intercambiadores, radiador y ventilador, etc.
• Sistema neumático: compuesto por un actuador de bola neumático, y un sistema de filtrado de aire.
• Panel de control: con botón Start/Stop, seta de emergencia, e indicador de luz para ver el estado del sistema.
• Circuito de agua fría: compuesto por una válvula proporcional, caudalímetro, sensor de presión, presostato, intercambiador de placas, radiador y ventilador. La bomba hace circular el agua a lo largo de todo el circuito. Cuenta con termopares para monotorizar la temperatura.
• Circuito de agua caliente: compuesto por termopares, bomba e intercambiador de placas. Es un circuito independiente, que transmite la energía a través del intercambiador al circuito de agua fría.
• Circuito acumulador: deriva del circuito de agua fría, y cuenta con un actuador de bola neumático para su vaciado. Gracias a una electroválvula, el agua impulsada por el circuito de agua fría pasa al acumulador.
