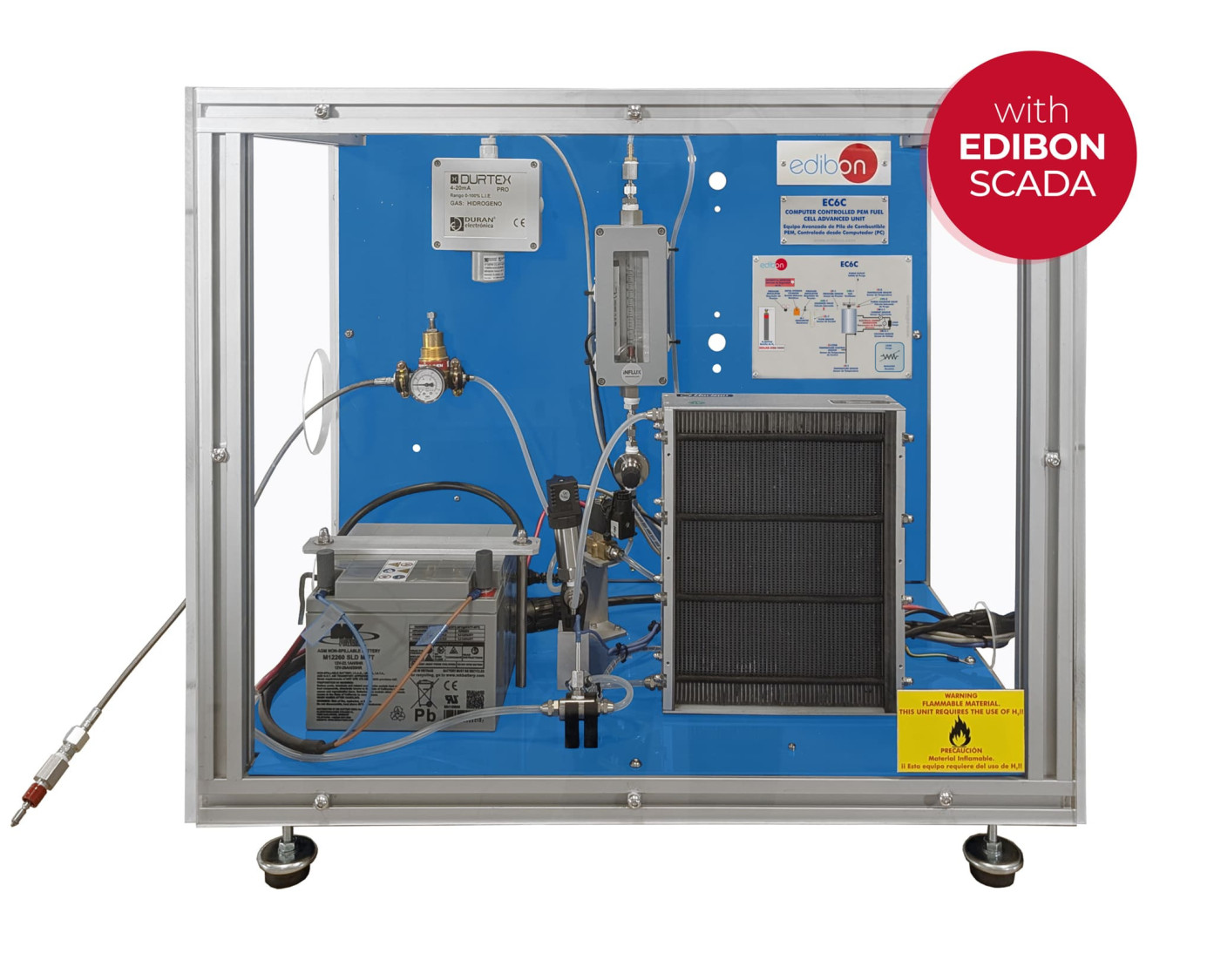

EC6C Equipo Avanzado de Pila de Combustible PEM, Controlado desde Computador (PC)

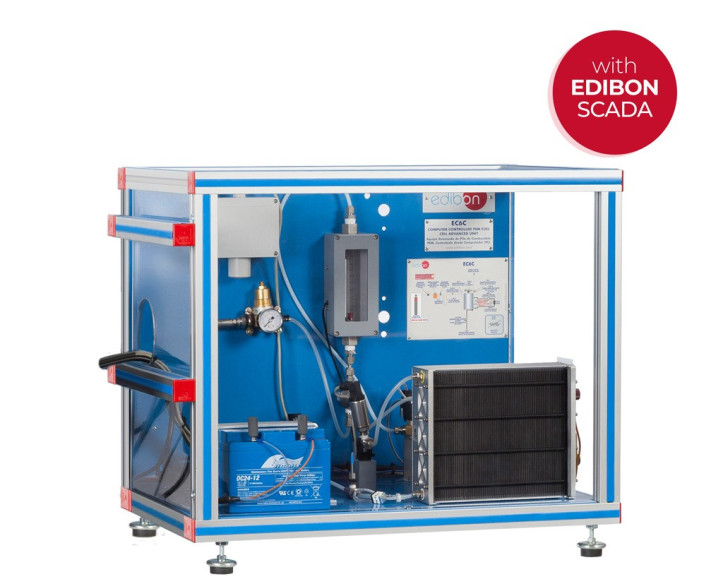

El Equipo Avanzado de Pila de Combustible PEM, Controlado desde Computador (PC), "EC6C", ha sido diseñado por EDIBON para permitir a los estudiantes la comprensión de la tecnología de las pilas de combustible, particularmente el de una pila de combustible de membrana de intercambio protónico (PEM). También permite calcular diversos parámetros fundamentales de la pila de combustible tipo PEM, como la densidad de potencia, curvas de polarización, eficiencia, etc. y la variación de algunos de estos parámetros en función del consumo de reactivos y de la potencia desarrollada.

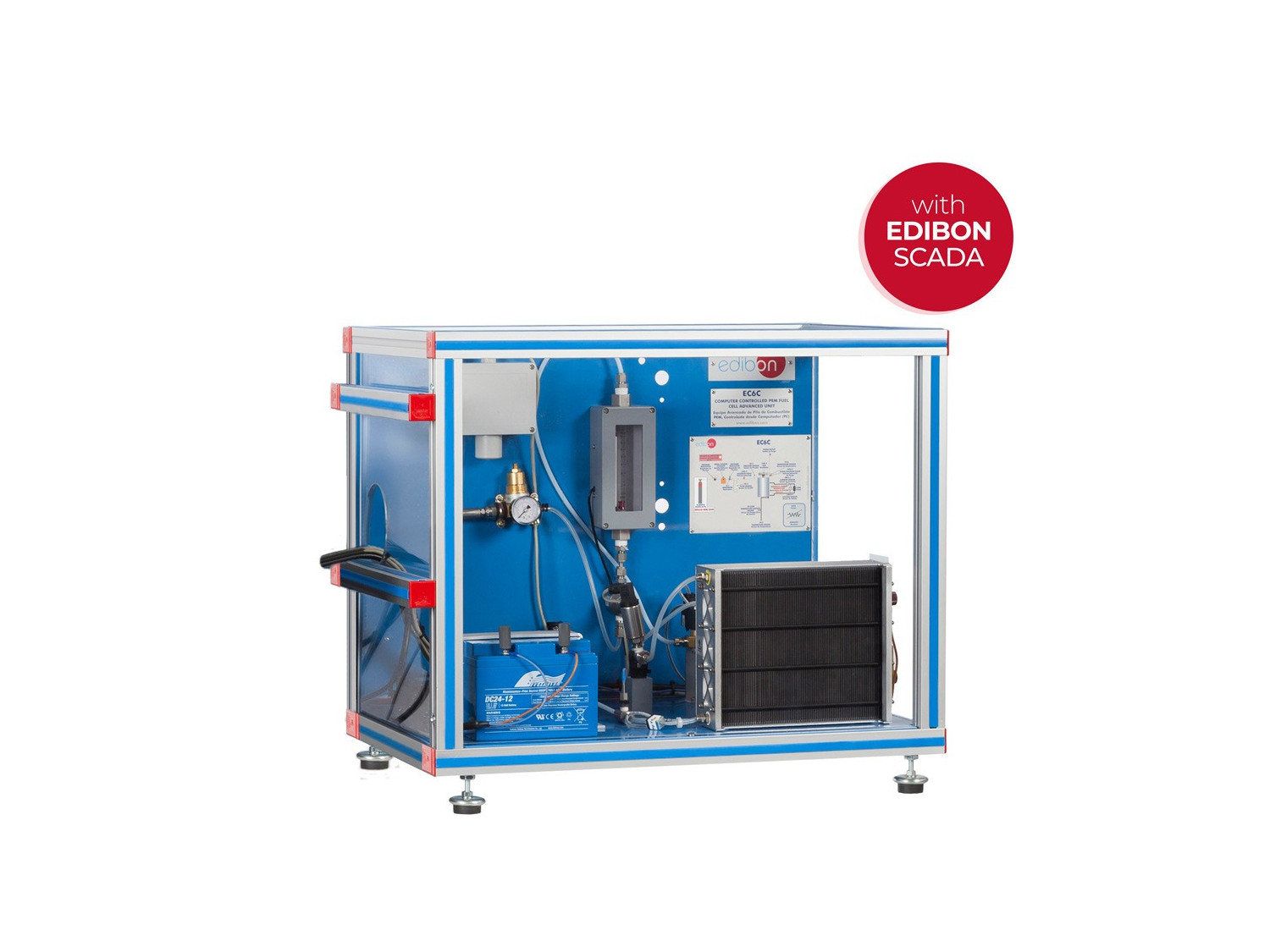

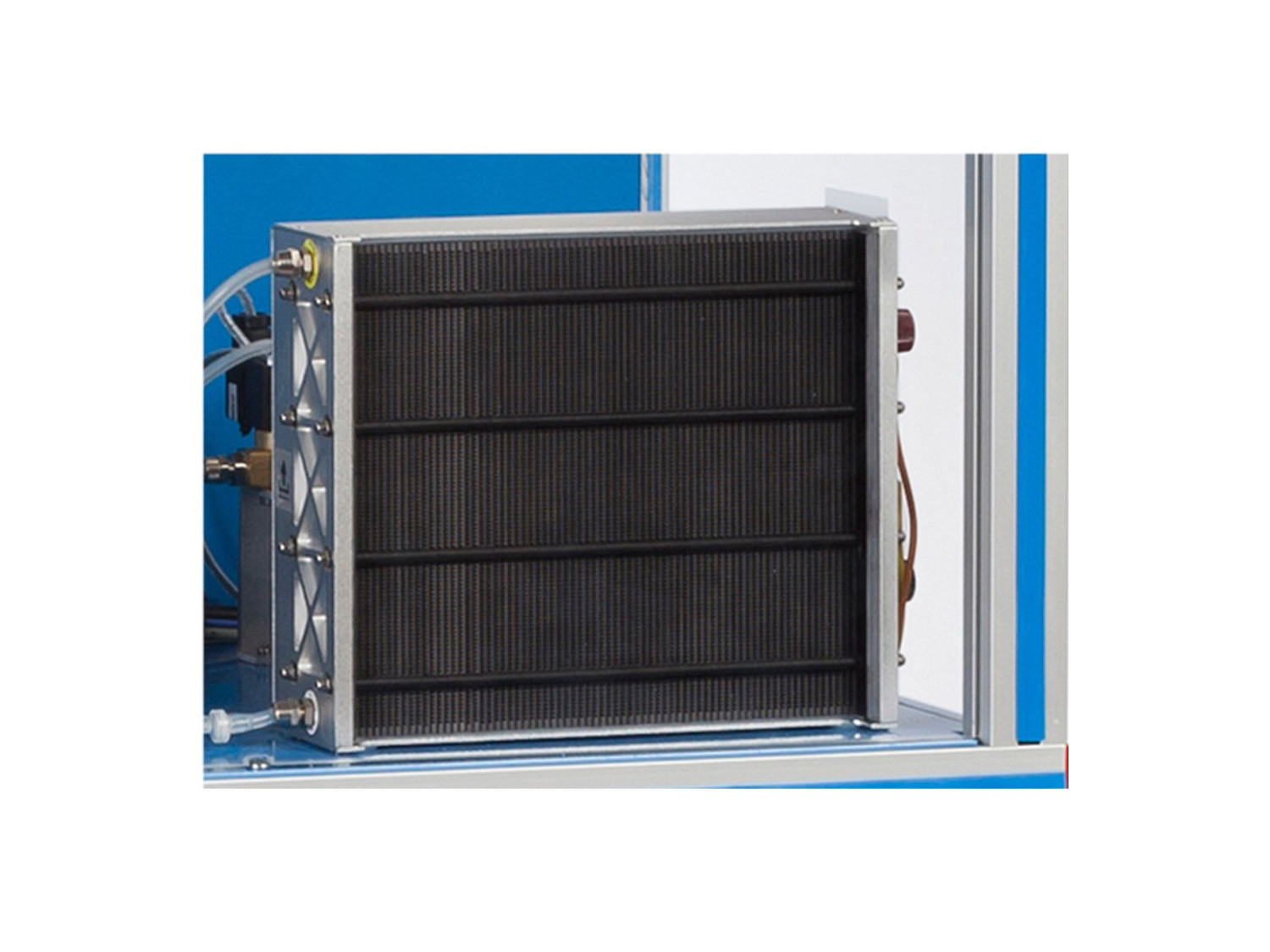

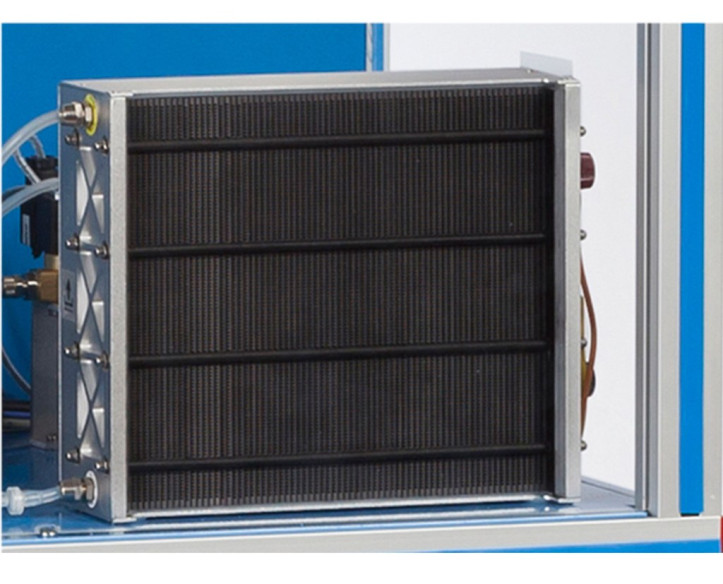

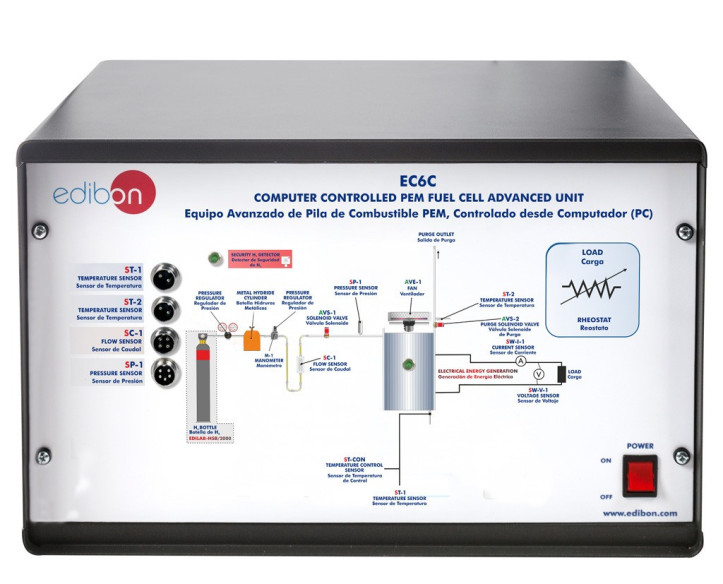

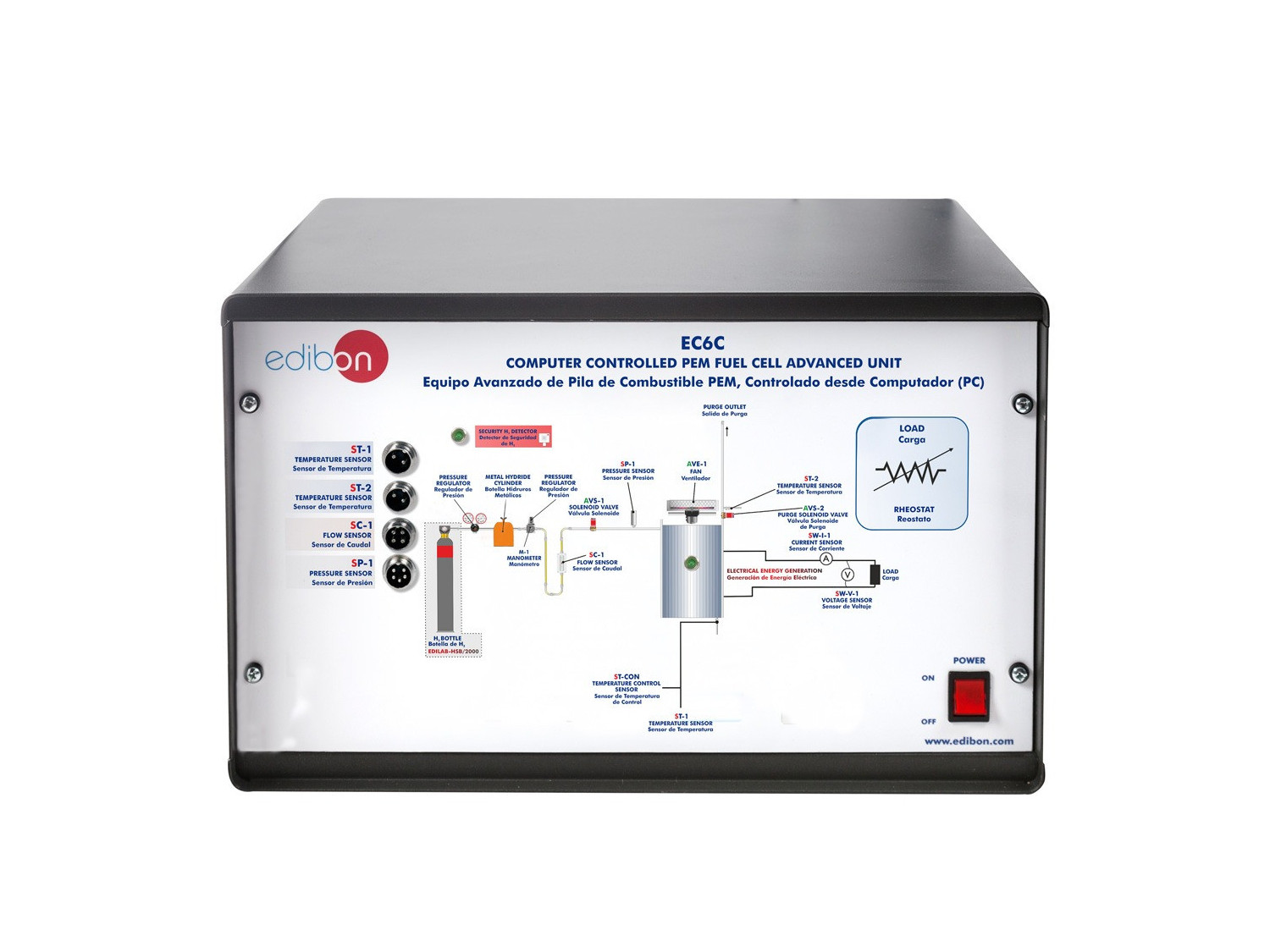

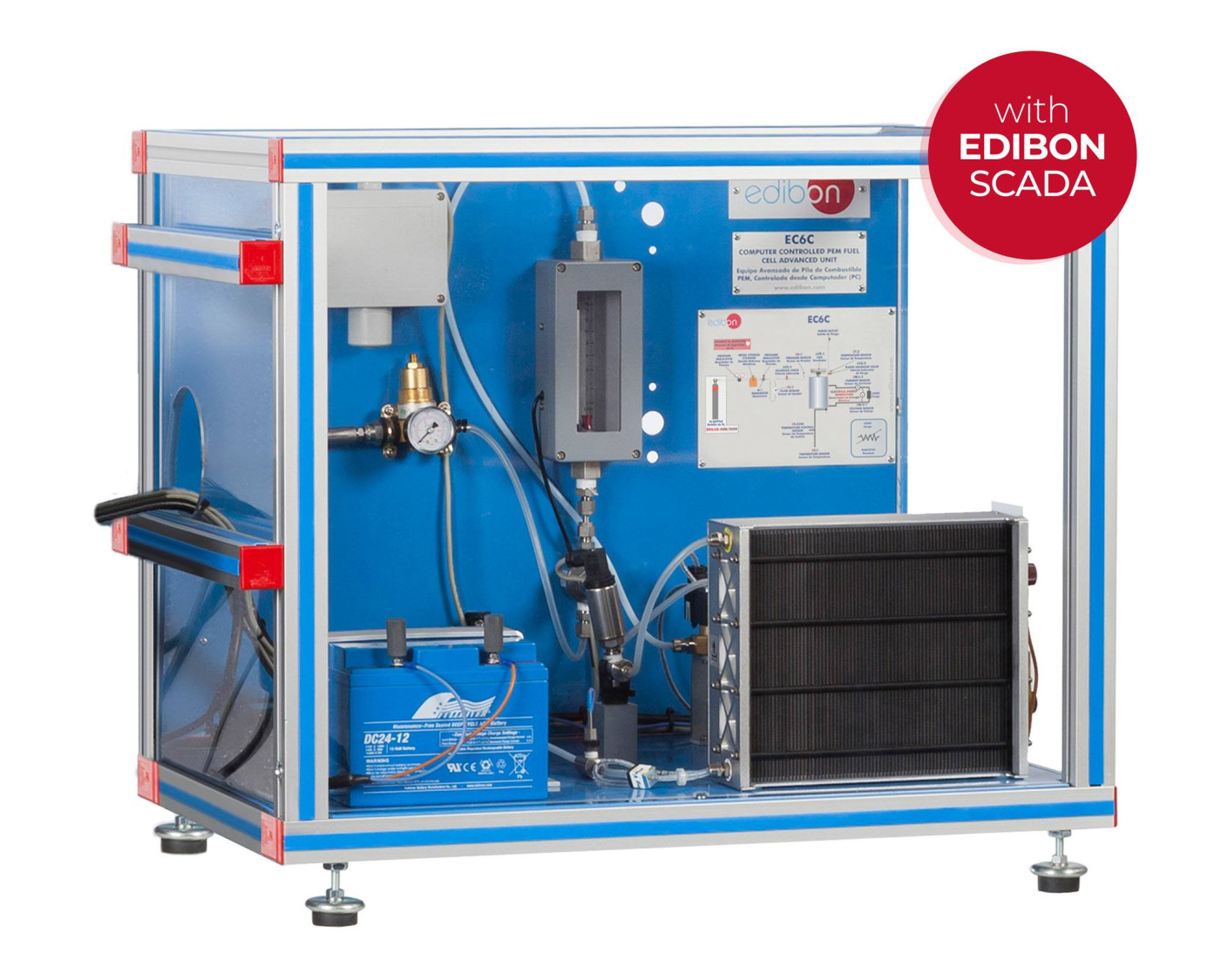

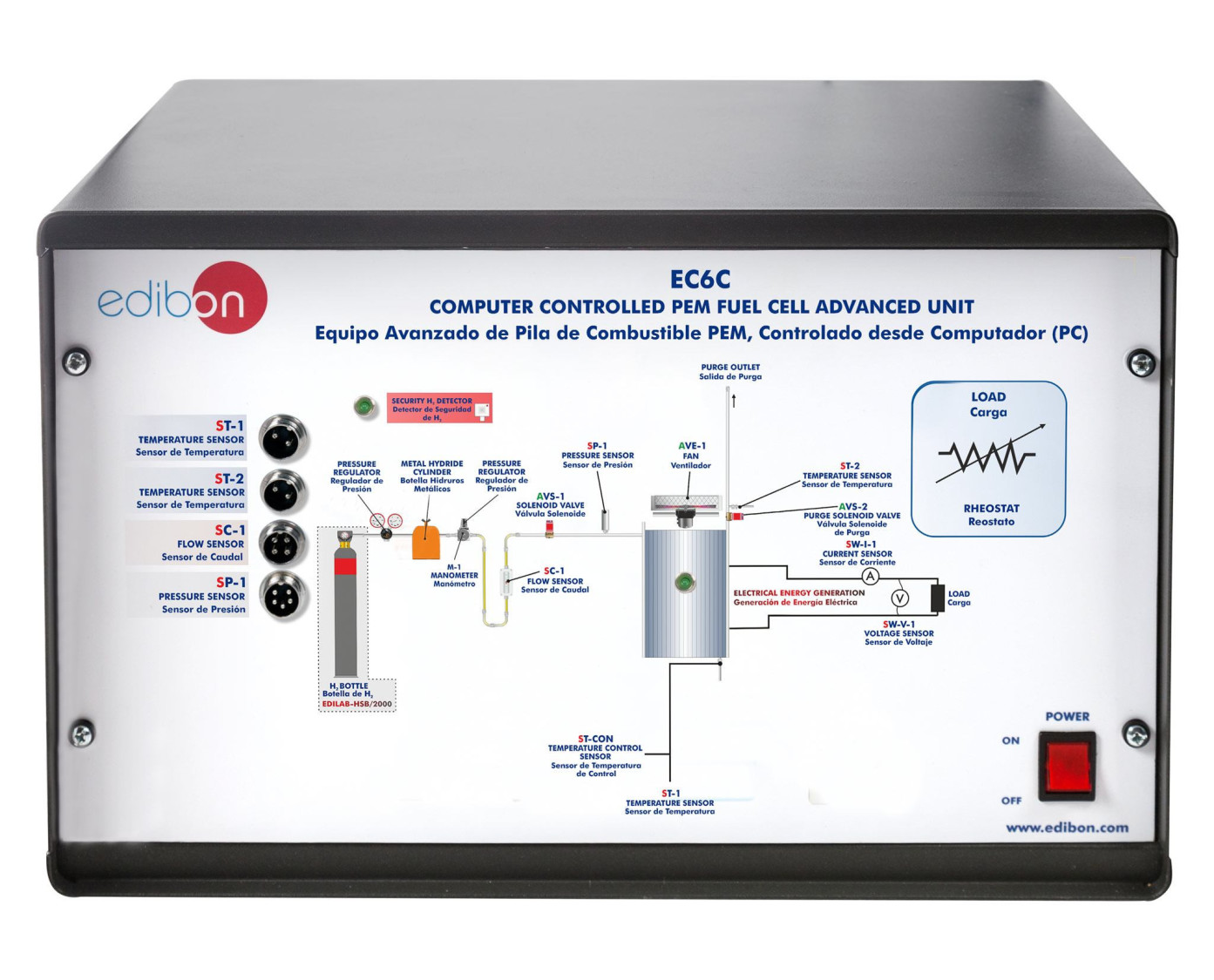

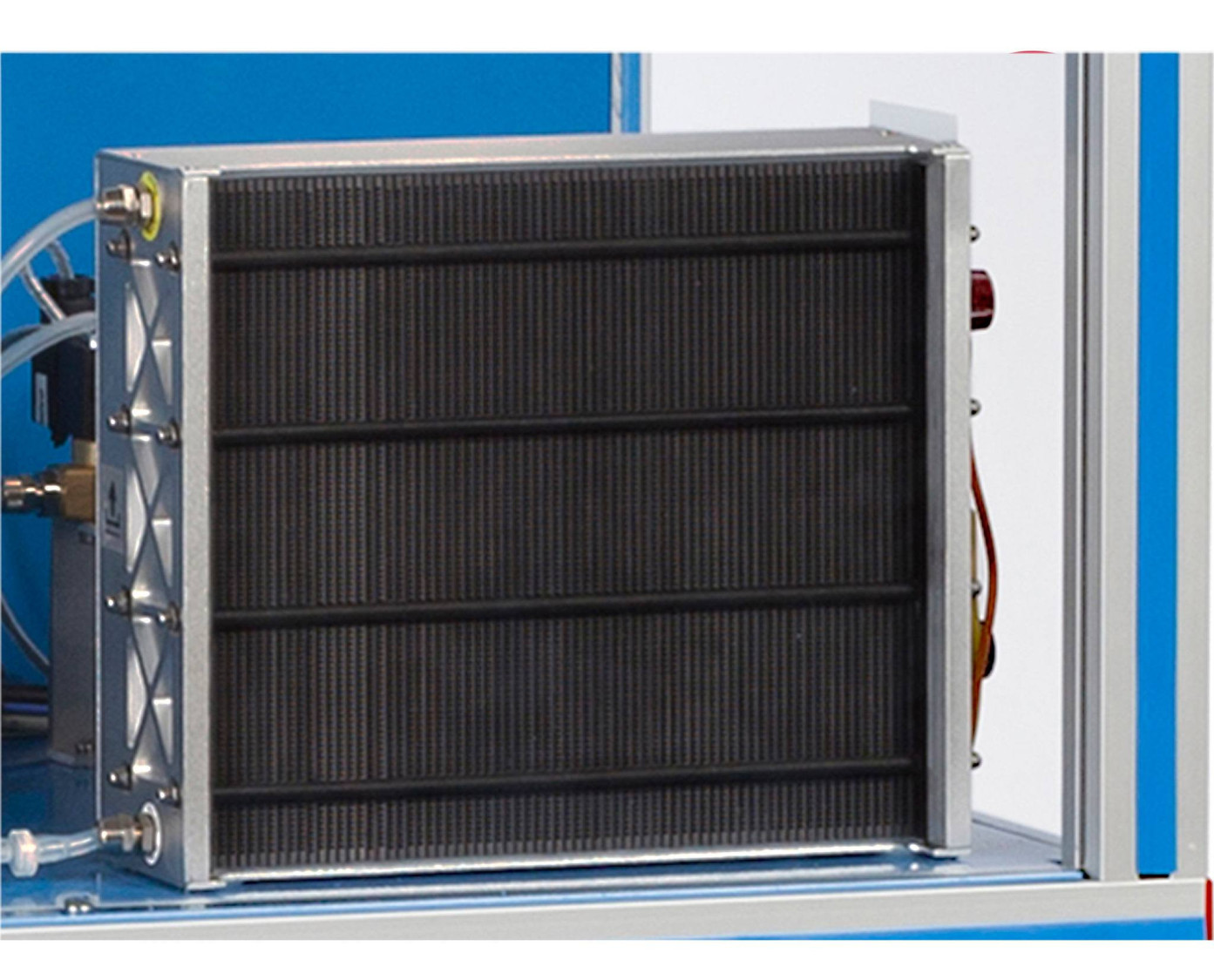

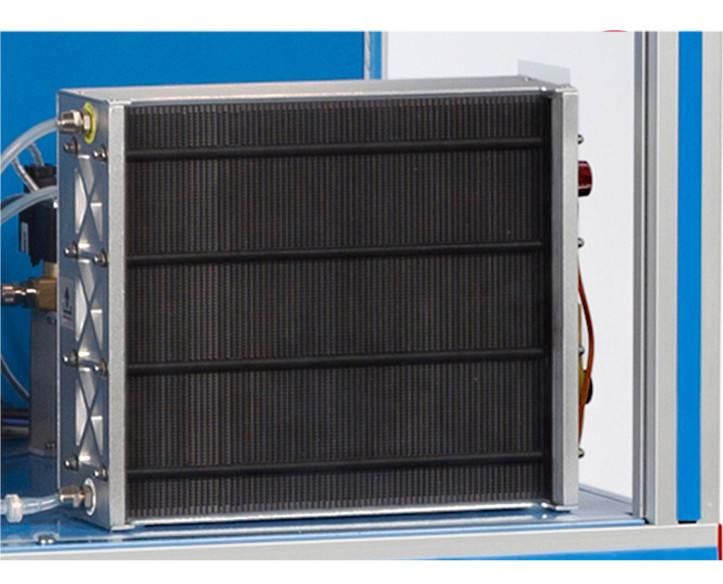

El equipo "EC6C" se suministra con un stack de pila de combustible de membrana de intercambio protónico (PEM) con potencia nominal de 1000 W. El stack está compuesto por 72 celdas con forma de placas con canales que permiten el flujo de aire a través de la membrana. La membrana facilita el flujo de hidrógeno, generando la liberación de electrones. Entre cada par de celdas hay placas separadas conductoras de electricidad que permiten dicho flujo de electrones.

Las celdas son autohumidificables y no necesitan ningún tipo de humidificación externa.

El stack lleva integrado un ventilador capaz de aportar el aire necesario para el buen funcionamiento y mantenimiento de una temperatura apropiada.

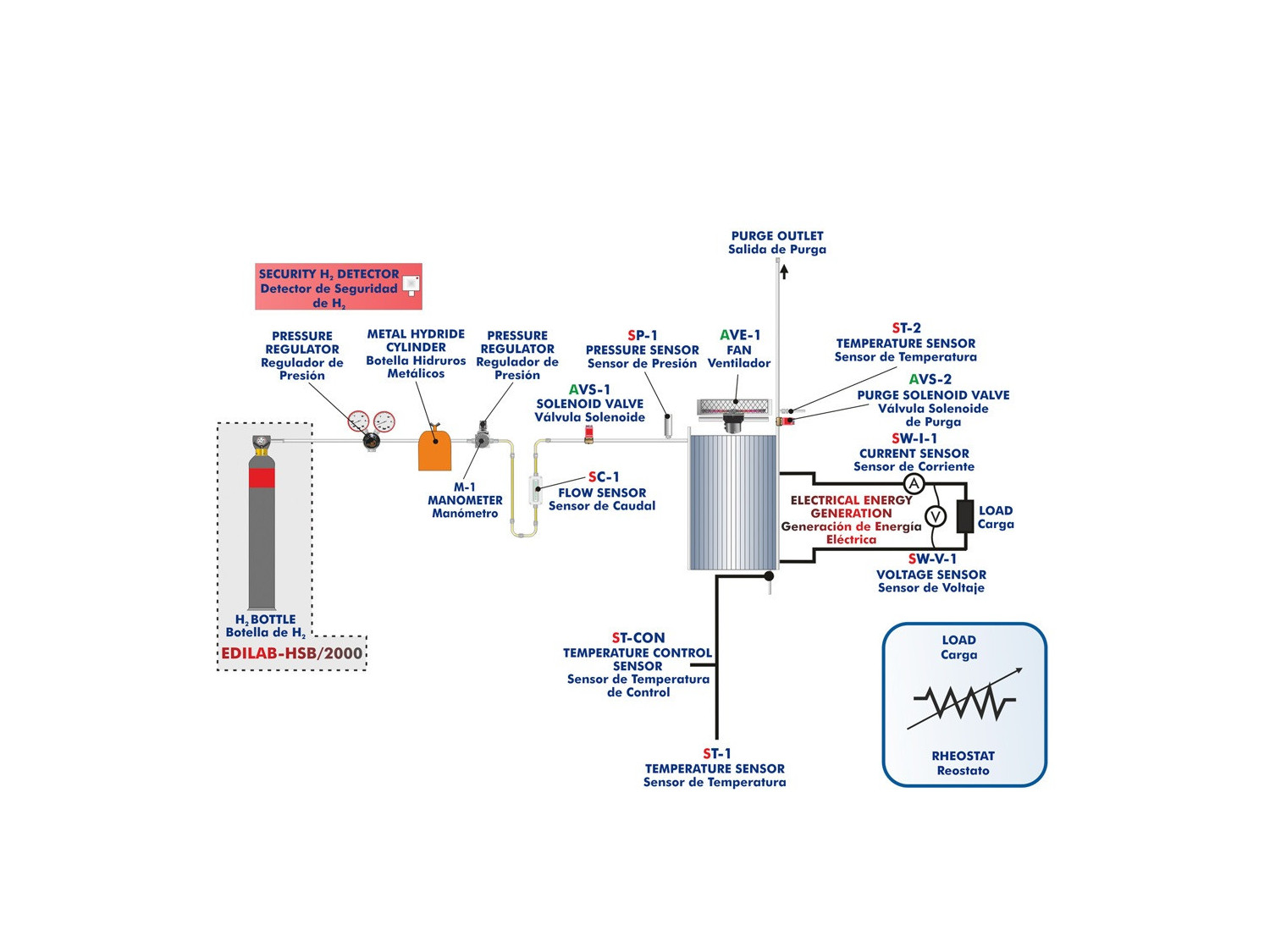

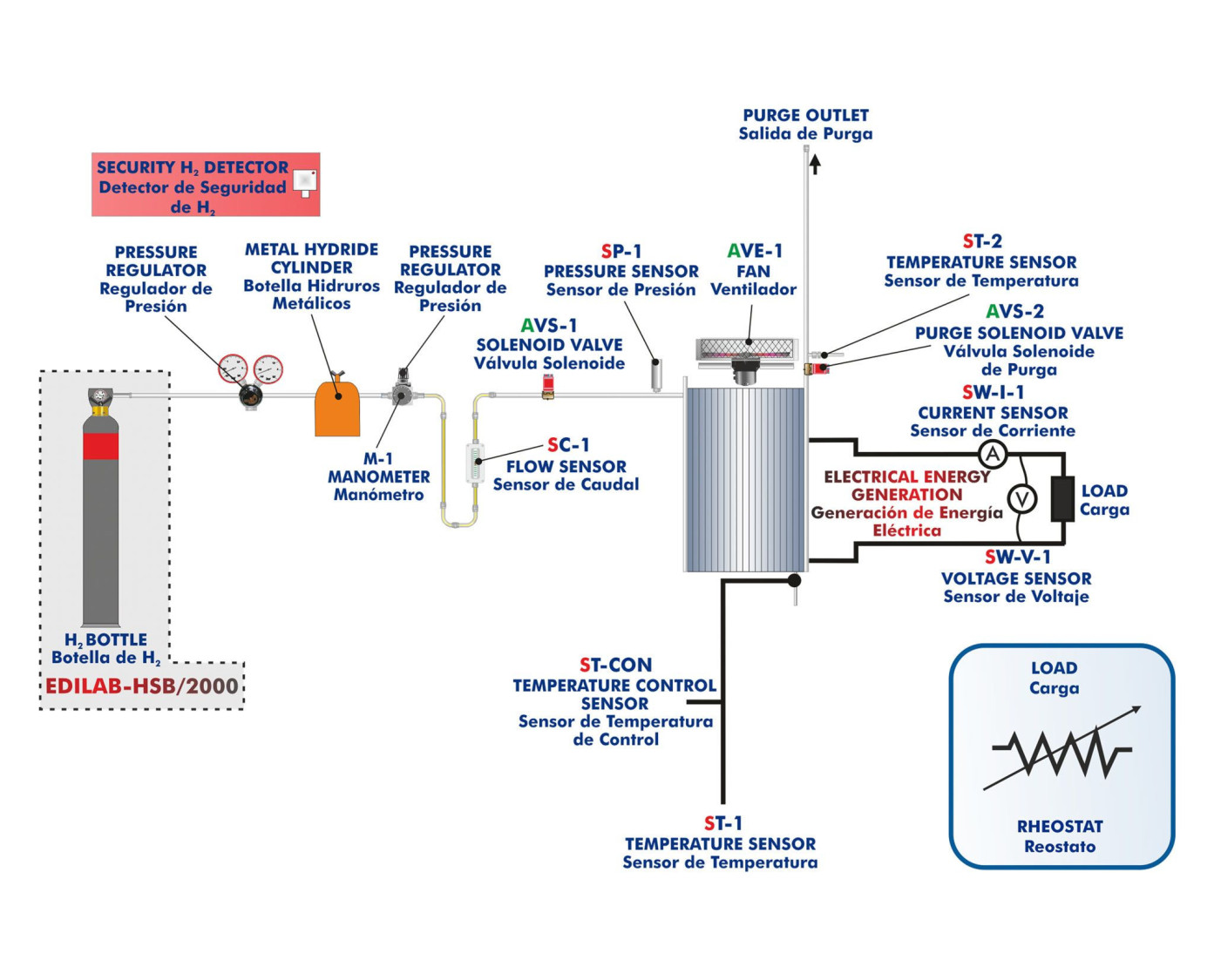

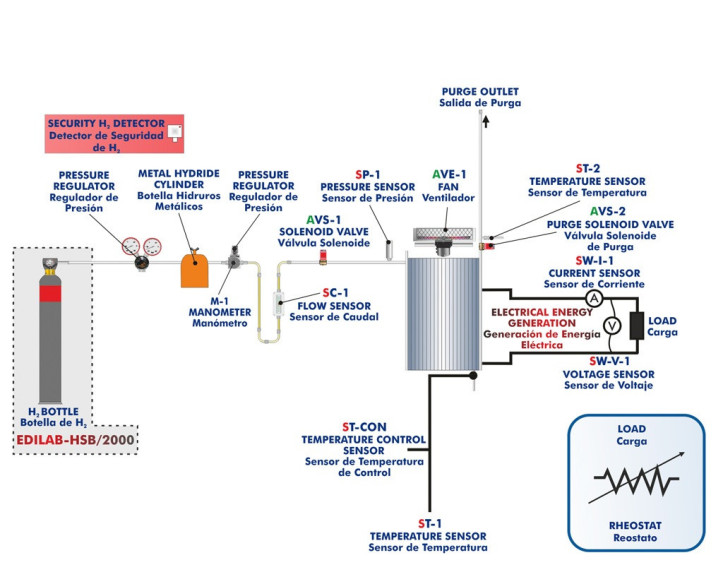

El almacenamiento de hidrógeno representa uno de los puntos importantes dentro de la economía del hidrógeno. Por esta razón se incluye dos reguladores de presión: uno preparado para la instalación en la botella de H2 con el fin de regular la presión de salida a 5 – 50 bar y otro instalado a la salida de la botella de hidruros metálicos para regular la presión de entrada al stack, con un rango de 0 – 1 bar.

Se incluyen dos válvulas solenoides. Una de ellas está situada antes del stack, la cual controla la entrada del hidrógeno y que cuando el equipo está apagado dicha válvula está cerrada para evitar posibles fugas de hidrógeno. La otra válvula está situada a la salida del stack y purga hacia el exterior el agua y el hidrógeno sobrante para un correcto funcionamiento.

Dispone de un sistema de regulación de carga que permite el estudio de la energía eléctrica generada. Este sistema consta de un reostato de potencia variable, el cual nos permite la variación de la potencia generada.

A través de una batería se suministran 12 V a la consola electrónica del equipo.

Todo el circuito eléctrico del stack está protegido por una unidad de cortocircuito en caso de sobrecarga de corriente (30 A) y desconexión por bajo voltaje (36 V).

Incorpora un detector de fugas de hidrógeno con un rango de detección de 0 – 2% Vol y de 0 – 100% L.I.E. (Límite Inferior de Explosividad) respectivamente.

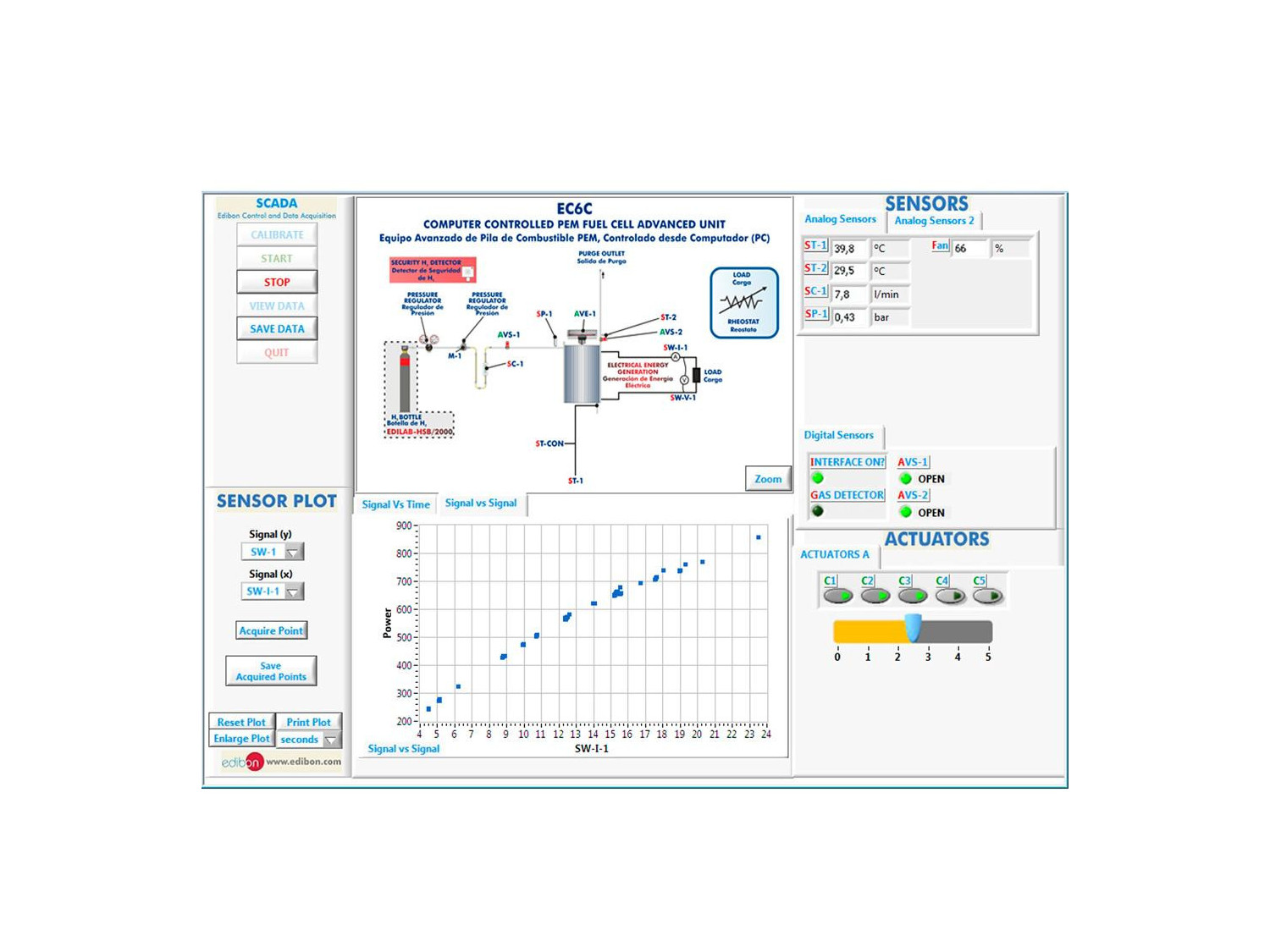

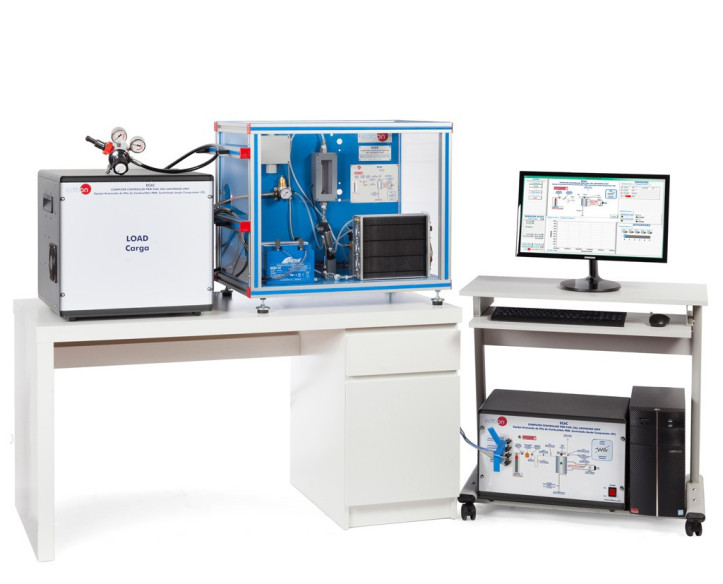

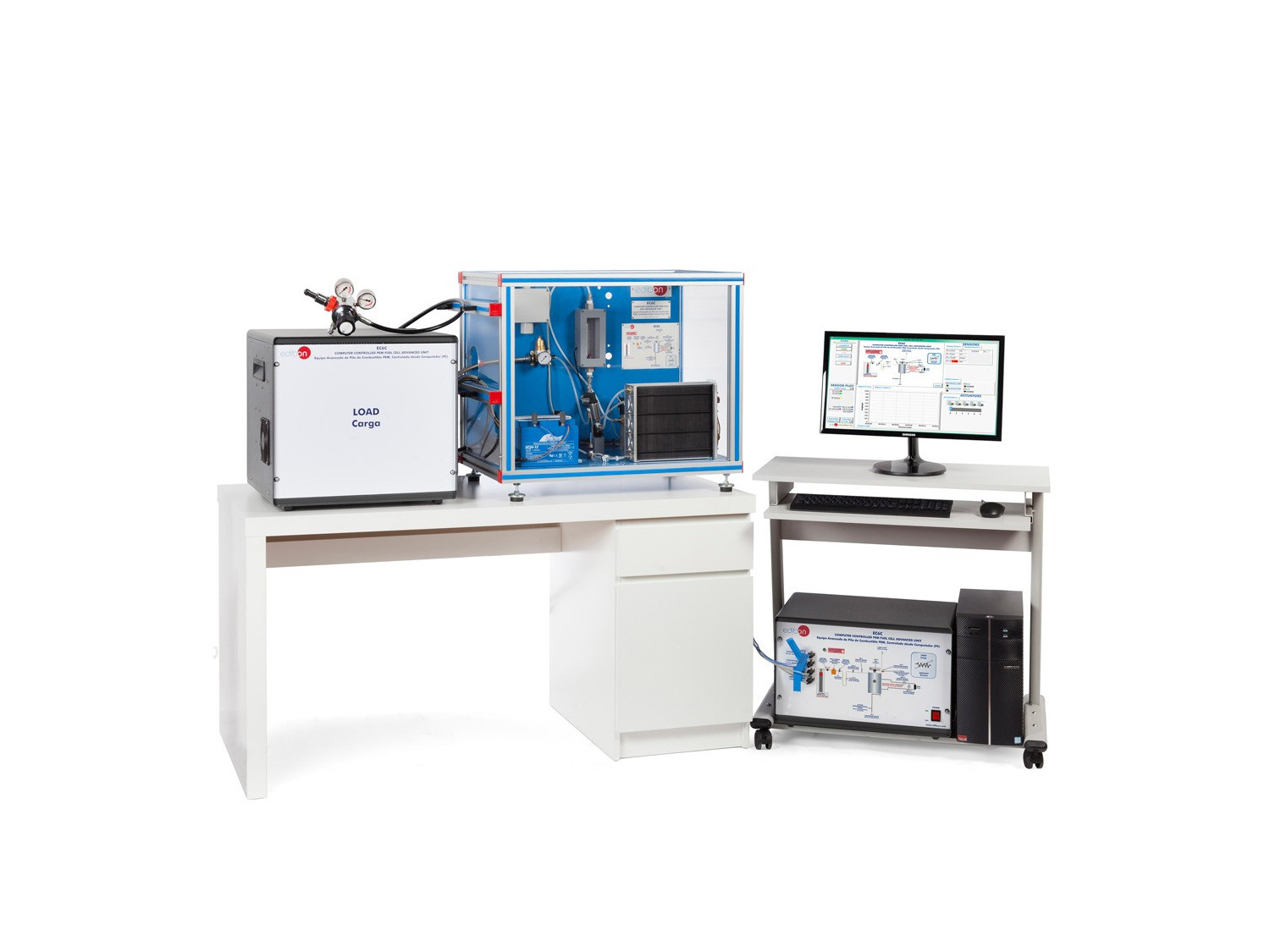

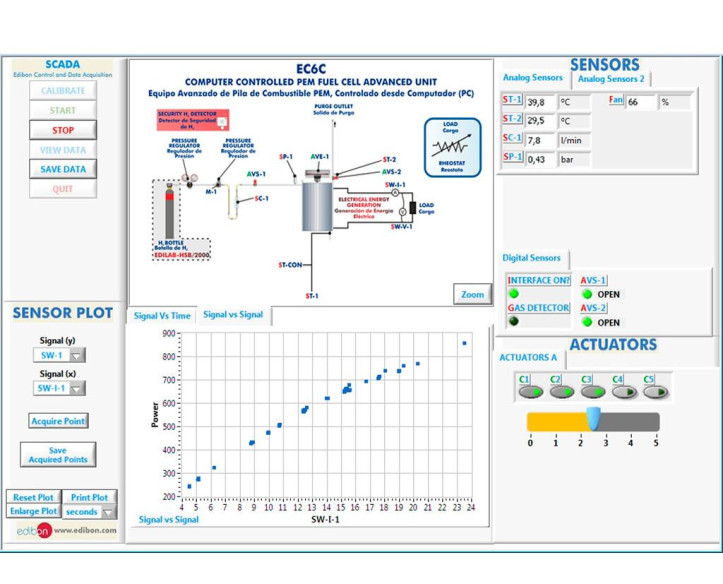

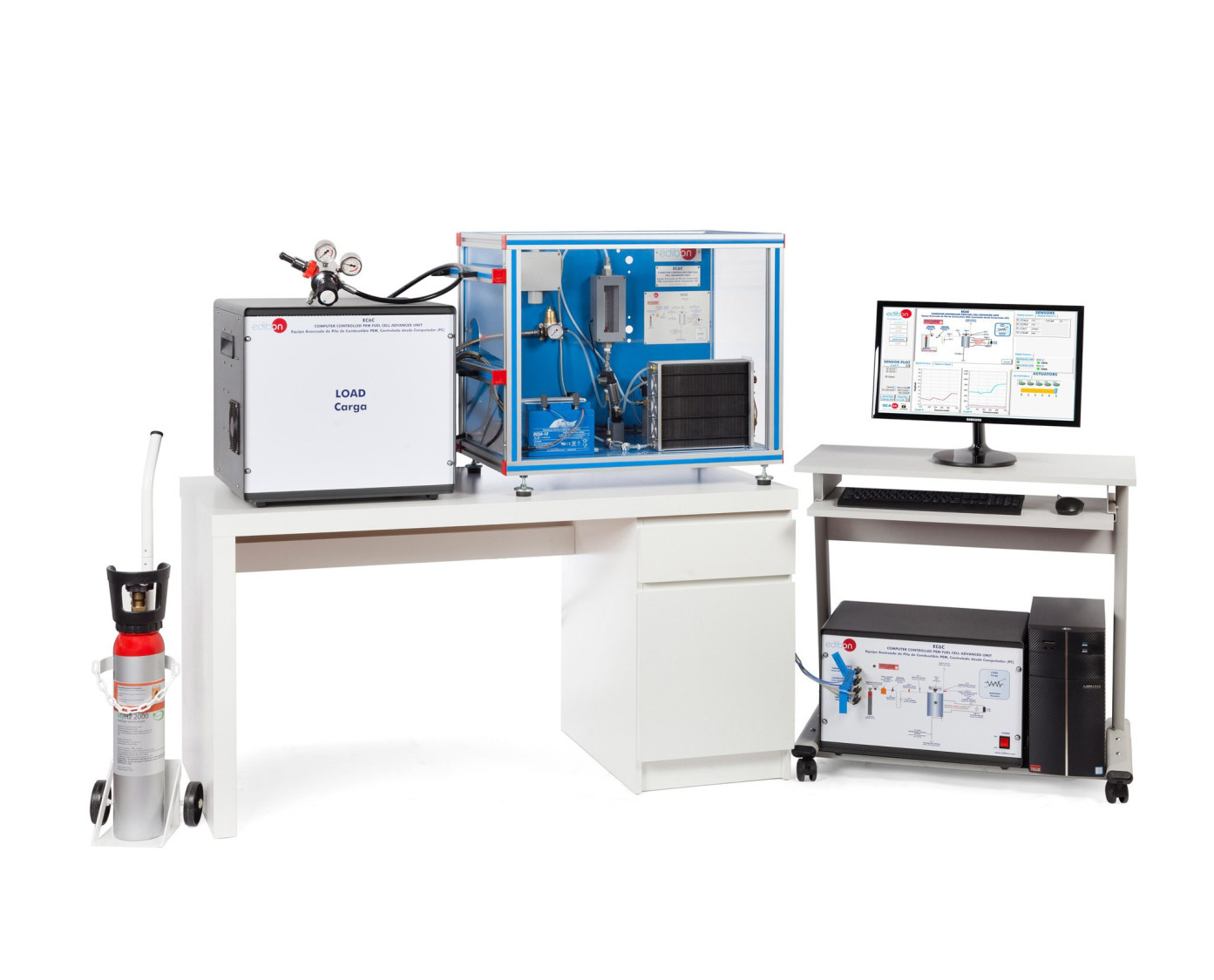

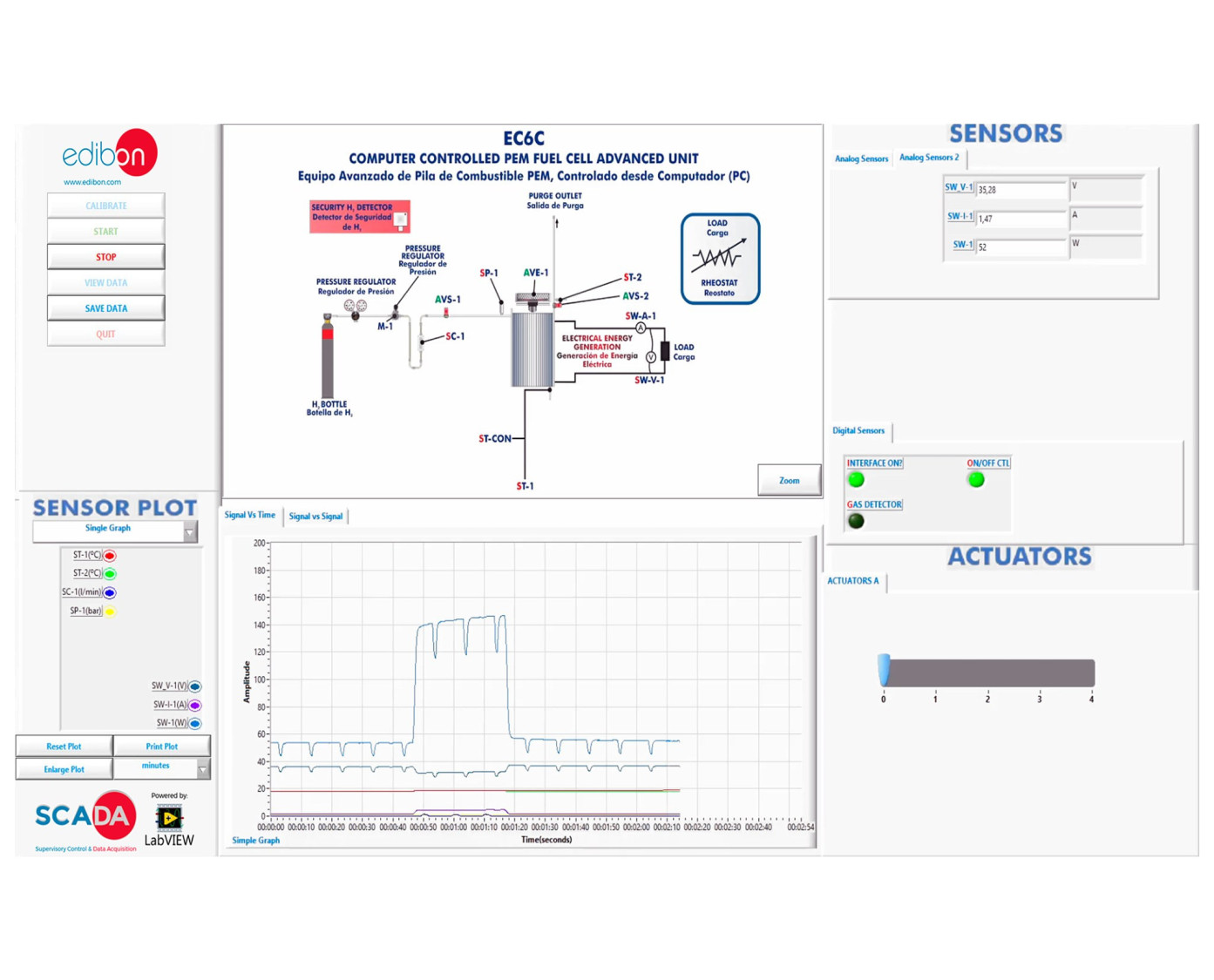

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
