FME11-B Demostración de Altura Metacéntrica de un Cuerpo Flotante en Forma de "U"
SISTEMAS INNOVADORES
El equipo para la Demostración de Altura Metacéntrica de un Cuerpo Flotante en Forma de "U", "FME11-B", diseñado por EDIBON, permite el estudio de la estabilidad de un cuerpo flotante mediante el cálculo de la altura metacéntrica del mismo partiendo de un cuerpo flotante en forma de "U".
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El equipo para la Demostración de Altura Metacéntrica de un Cuerpo Flotante en Forma de "U", "FME11-B", diseñado por EDIBON, permite el estudio de la estabilidad de un cuerpo flotante mediante el cálculo de la altura metacéntrica del mismo partiendo de un cuerpo flotante en forma de "U".

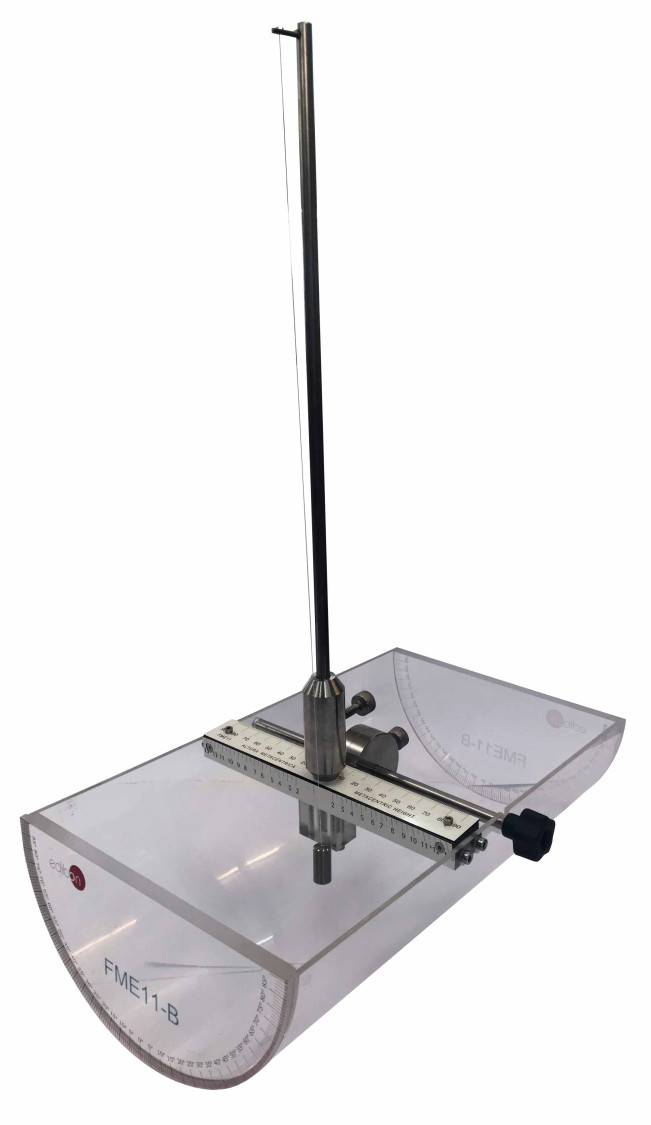

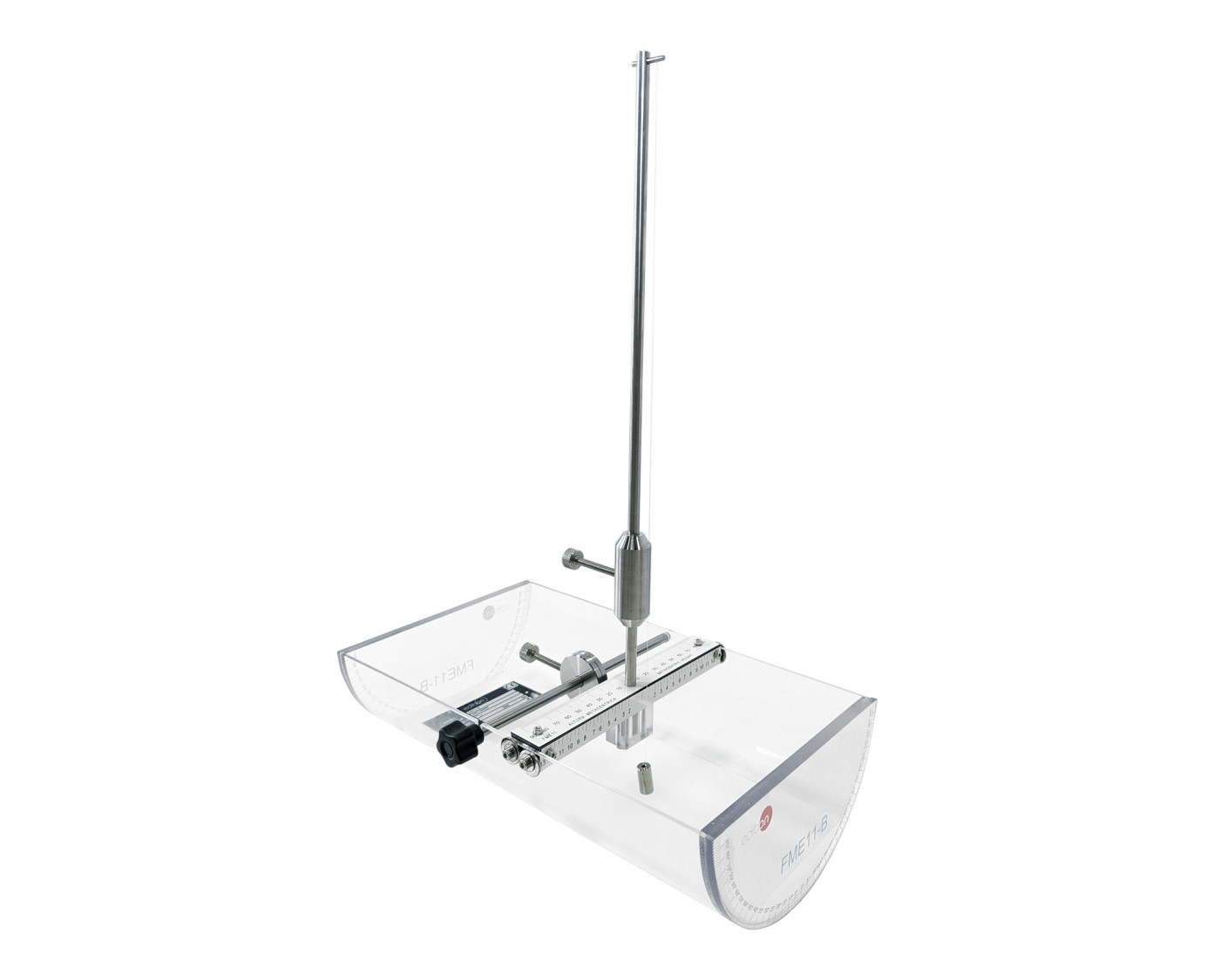

El equipo consiste en un cuerpo flotante de metacrilato en el que se apoya un mástil vertical. Se le ha añadido una masa móvil ajustable para variar la posición del centro de gravedad.
La base del cuerpo flotante tiene forma de "U", simulando una de las diferentes cuadernas de un barco.
Una pesa que puede desplazarse horizontal y verticalmente permite variar la inclinación de la base flotante.
Dispone de una plomada, sujeta a la parte superior del mástil, que se emplea para medir el ángulo de inclinación de la base flotante con la ayuda de una escala graduada.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de la estabilidad de un cuerpo flotante con base en forma de "U". Desplazamientos angulares.
- Estudio de la estabilidad de un cuerpo flotante con base en forma de "U". Distintas posiciones del centro de gravedad.
- Determinación de la altura metacéntrica de un cuerpo flotante con base en forma de "U".
