AEL-MGTC Aplicación de Construcción de Motores, Generadores y Transformadores

MOTORS, GENERATORS AND TRANSFORMERS CONSTRUCTION APPLICATION - AEL-MGTC

SISTEMAS INNOVADORES

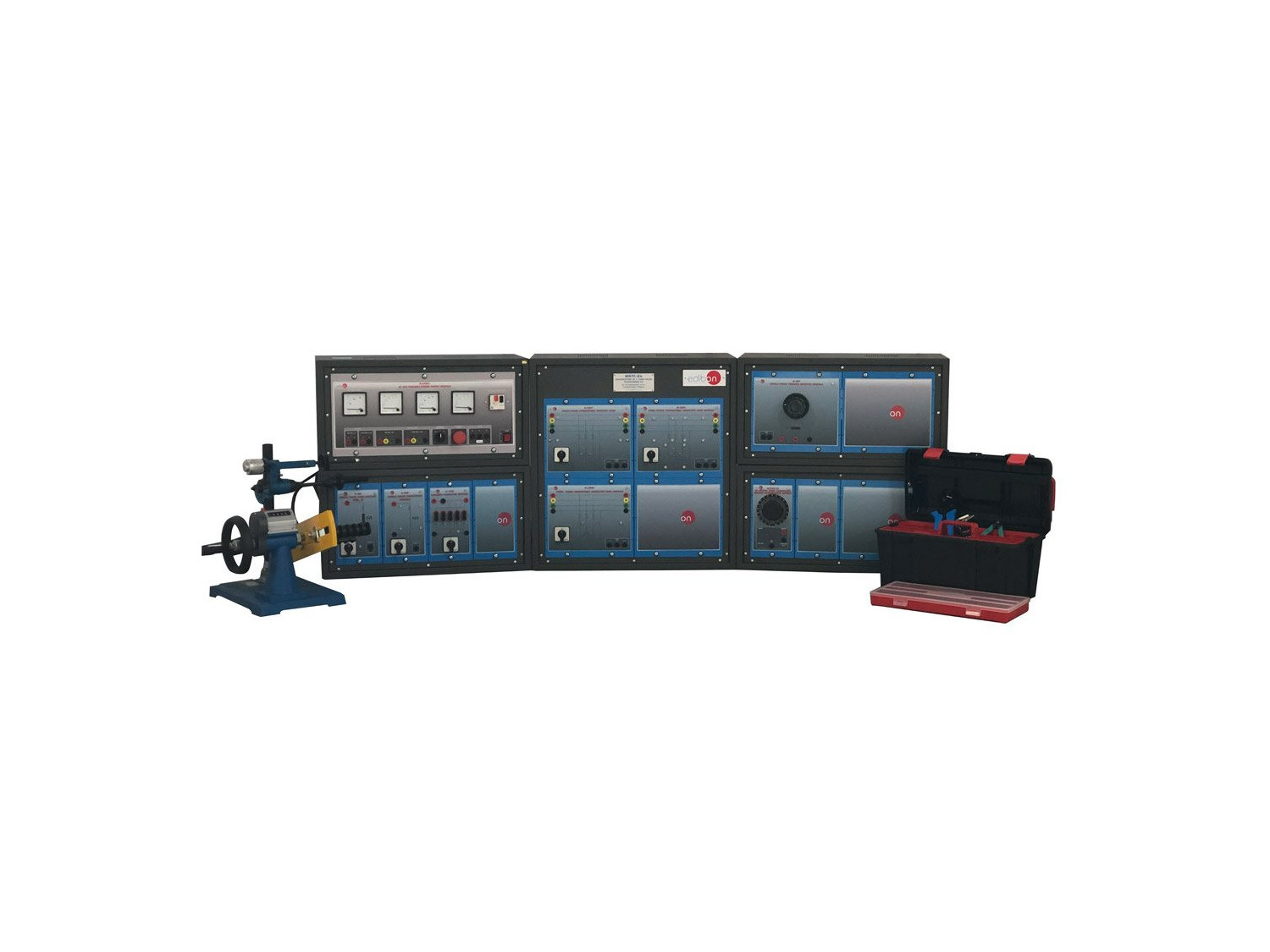

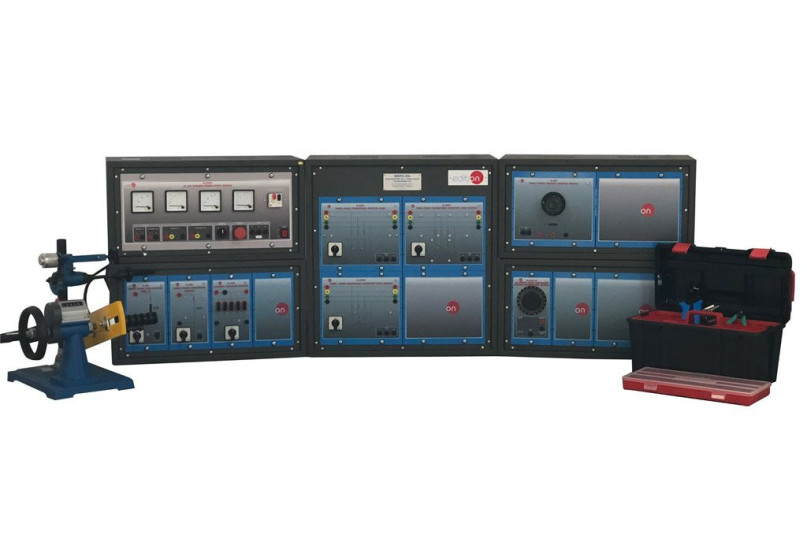

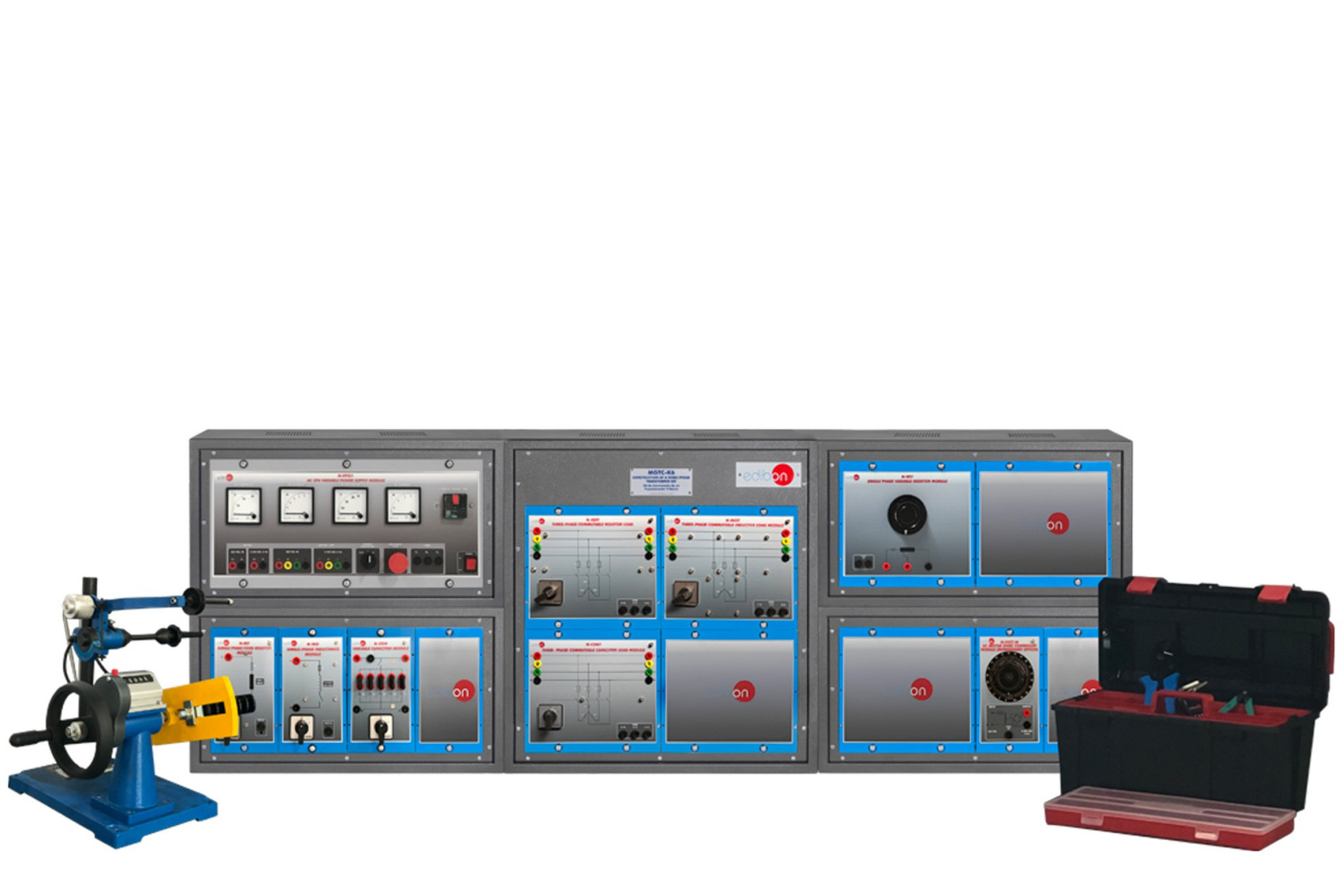

La Aplicación de Construcción de Motores, Generadores y Transformadores, "AEL-MGTC", ha sido diseñada por EDIBON para estudiar experimentalmente la construcción, el bobinado, el montaje y la puesta en marcha de máquinas eléctricas de corriente continua y alterna, así como de transformadores monofásicos y trifásicos. Permite analizar las configuraciones de conexión, los campos magnéticos y los parámetros eléctricos asociados a su funcionamiento.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Aplicación de Construcción de Motores, Generadores y Transformadores, "AEL-MGTC", ha sido diseñada por EDIBON para proporcionar una formación experimental en construcción electromecánica de máquinas eléctricas, mediante la realización de las etapas necesarias para fabricar sus devanados, ensamblar sus componentes, establecer las conexiones eléctricas y comprobar su funcionamiento. El usuario participa directamente en el proceso constructivo de motores de corriente continua y alterna y de transformadores monofásicos y trifásicos, adquiriendo conocimientos sobre sus principios de funcionamiento, las particularidades de cada configuración y los procedimientos de puesta en marcha.

El proceso comienza con el diseño y la fabricación de los devanados, siguiendo los procedimientos recogidos en el manual específico del equipo, que aborda el diseño, la fabricación, la construcción y el bobinado de motores, generadores y transformadores. Para ello, se utiliza la Bobinadora Manual para Motores y Transformadores, "MWMT", que dispone de distintos moldes para fabricar devanados de diferentes tamaños y un contador de vueltas que permite controlar el número de espiras durante el bobinado. El equipo incluye hilo de cobre de diferentes tamaños y la Caja de Herramientas, "CHER", necesaria para realizar las operaciones de montaje y conexión.

Una vez fabricados los devanados, se procede a su colocación en los circuitos magnéticos y al ensamblaje de las máquinas eléctricas. Los motores se suministran desmontados, con el rotor y el estátor accesibles para realizar las prácticas de bobinado y montaje. En los transformadores se utilizan piezas de hierro en forma de U para montar los devanados y completar su construcción. Esta metodología permite relacionar la disposición de los bobinados y los elementos constructivos con el funcionamiento de cada máquina.

Para la alimentación y puesta en marcha se utiliza el Módulo de Fuente de Alimentación AC 3PH, "N-VPS01", que proporciona tensión alterna trifásica y tensión continua variables, además de una salida trifásica fija. Su autotransformador variable motorizado permite aumentar, disminuir o mantener la tensión de salida mediante un conmutador de tres posiciones. Los voltímetros y amperímetros incorporados permiten supervisar las tensiones y corrientes de alimentación en corriente alterna y continua. El módulo dispone, además, de elementos de protección eléctrica y parada de emergencia.

La comprobación de las máquinas construidas se realiza mediante el Multímetro Digital, "MED65", que permite medir tensión, corriente, resistencia, capacidad y temperatura. La Brújula, "BRLA", se utiliza para verificar los campos magnéticos después de montar los devanados. De esta forma, pueden relacionarse los resultados de las medidas eléctricas y la comprobación magnética con las operaciones de construcción, conexión y puesta en funcionamiento.

Las posibilidades experimentales se desarrollan mediante siete kits de construcción, de los cuales debe incorporarse al menos uno, en función de las máquinas eléctricas que se deseen estudiar:

  • El MGTC-K1, Kit de Construcción de un Motor-Generador de CC, permite construir los devanados, realizar el montaje, cablear y poner en marcha una máquina de corriente continua, así como estudiar el cambio del sentido de giro. Incorpora el DCMG-KIT y el módulo de resistencia variable N-REV.
  • El MGTC-K2, Kit de Construcción de un Motor Asíncrono Trifásico de Jaula de Ardilla, permite estudiar la fabricación y disposición de los devanados del estátor, el cableado y la puesta en marcha de este tipo de motor mediante el ACIMS-KIT.
  • El MGTC-K3, Kit de Construcción de un Motor de Reluctancia Trifásico, permite realizar operaciones de bobinado, montaje, conexión y puesta en marcha de un motor trifásico de reluctancia mediante el ACRM-KIT.
  • El MGTC-K4, Kit de Construcción de un Motor Asíncrono Trifásico de Rotor Devanado, permite trabajar con la construcción de los devanados, su disposición en el estátor y el cableado y puesta en marcha de un motor asíncrono de rotor devanado mediante el ACWR-KIT.
  • El MGTC-K5, Kit de Construcción de un Motor Síncrono Trifásico, permite realizar el bobinado, montaje, conexión y puesta en marcha de un motor síncrono mediante el ACSM-KIT. Incluye el módulo N-VVCC/M para el control de velocidad de motores de corriente continua como opción intermedia.
  • El MGTC-K6, Kit de Construcción de un Transformador Trifásico, permite fabricar y colocar los devanados, realizar distintas configuraciones de conexión y calcular la relación de transformación y las caídas de tensión. Incorpora el PTSIM-KIT y los módulos de carga resistiva, inductiva y capacitiva N-REFT, N-INDT y N-CONT, que permiten estudiar el comportamiento del transformador con diferentes tipos de carga.
  • El MGTC-K7, Kit de Construcción de un Transformador Monofásico, permite estudiar la construcción, conexión y puesta en marcha de un transformador monofásico mediante el PSPIM-KIT, así como calcular la relación de transformación y las caídas de tensión con cargas resistivas, inductivas y capacitivas mediante los módulos N-REF, N-IND y N-CON.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Verificación de la fuente de alimentación variable N-VPS01.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Algunas prácticas posibles con el MGTC-K1. Kit de Construcción de un Motor-Generador de CC.

  1. Construcción de los bobinados utilizando una bobinadora manual
  2. Disposición de las bobinas en el estátor.
  3. Puesta en marcha del Motor-Generador de CC.
  4. Cableado del motor eléctrico de CC.
  5. Cambio de dirección de rotación de la máquina de CC.

Algunas prácticas posibles con el MGTC-K2. Kit de Construcción de un Motor Asíncrono Trifásico de Jaula de Ardilla.

  1. Construcción de los bobinados utilizando una bobinadora manual
  2. Disposición de las bobinas en el estátor.
  3. Puesta en marcha del Motor Asíncrono Trifásico de Jaula de Ardilla.
  4. Cableado del Motor Asíncrono Trifásico de Jaula de Ardilla.

Algunas prácticas posibles con el MGTC-K3. Kit de Construcción de un Motor de Reluctancia Trifásico.

  1. Construcción de los bobinados utilizando una bobinadora manual.
  2. Disposición de las bobinas en el estátor.
  3. Puesta en marcha del Motor de Reluctancia Trifásico.
  4. Cableado del Motor de Reluctancia Trifásico.

Algunas prácticas posibles con el MGTC-K4. Kit de Construcción de un Motor Asíncrono Trifásico de Rotor Devanado.

  1. Construcción de los bobinados utilizando una bobinadora manual.
  2. Disposición de las bobinas en el estátor.
  3. Puesta en marcha del Motor Asíncrono Trifásico de Rotor Devanado.
  4. Cableado del Motor Asíncrono Trifásico de Rotor Devanado.

Algunas prácticas posibles con el MGTC-K5. Kit de Construcción de un Motor Síncrono Trifásico

  1. Construcción de los bobinados utilizando una bobinadora manual.
  2. Disposición de las bobinas en el estátor.
  3. Puesta en marcha del Motor Síncrono Trifásico.
  4. Cableado del Motor Síncrono Trifásico.

Algunas prácticas posibles con el MGTC-K6. Kit de Construcción de un Transformador Trifásico

  1. Construcción de los bobinados usando una bobinadora manual.
  2. Colocación de los arrollamientos en el núcleo del transformador.
  3. Puesta en marcha del Transformador Trifásico.
  4. Cableado del Transformador Trifásico de acuerdo a diferentes configuraciones.
  5. Cálculo de la relación de transformación de acuerdo a diferentes configuraciones.
  6. Cálculos de caídas de tensión con cargas resistivas, inductivas y capacitivas.

Algunas prácticas posibles con el MGTC-K7. Kit de Construcción de un Transformador Monofásico.

  1. Construcción de los bobinados usando una bobinadora manual.
  2. Colocación de los arrollamientos en el núcleo del transformador.
  3. Puesta en marcha del Transformador Monofásico.
  4. Cableado del Transformador Monofásico.
  5. Cálculo de la relación de transformación.
  6. Cálculos de caídas de tensión con cargas resistivas, inductivas y capacitivas.
